WARRANTY

  • 30 days return policy
  • 24 month product warranty
  • Free consultation
  • 30 days return policy
  • 24 month product warranty
  • Free consultation

Spindle taper
ISO 40
Weight approx.
980 kg
Machine dimension (W x D x H)
1500 x 1430 x 2100 mm
Distance spindle to column
230 - 685 mm
Spindle stroke
125 mm
T-slot size
14 mm
Table size
1000 x 240 mm
Table tiltable
-45° to +45°
Distance spindle to table
0 - 375 mm
Travel longitudinal (x)
590 mm
Travel cross (y)
180 mm
Travel vertical (z)
320 mm
Spindle speed vertical
(8) 115 - 1750 rpm
Spindle speed horizontal
(9) 60 - 1350 rpm
Spindle head tilting range
-90° to +90°
Feed range longitudinal
(8) 32 – 700 mm/min
Motor power vertical
0,85 / 1,5 kW
Motor power horizontal
1,5 kW

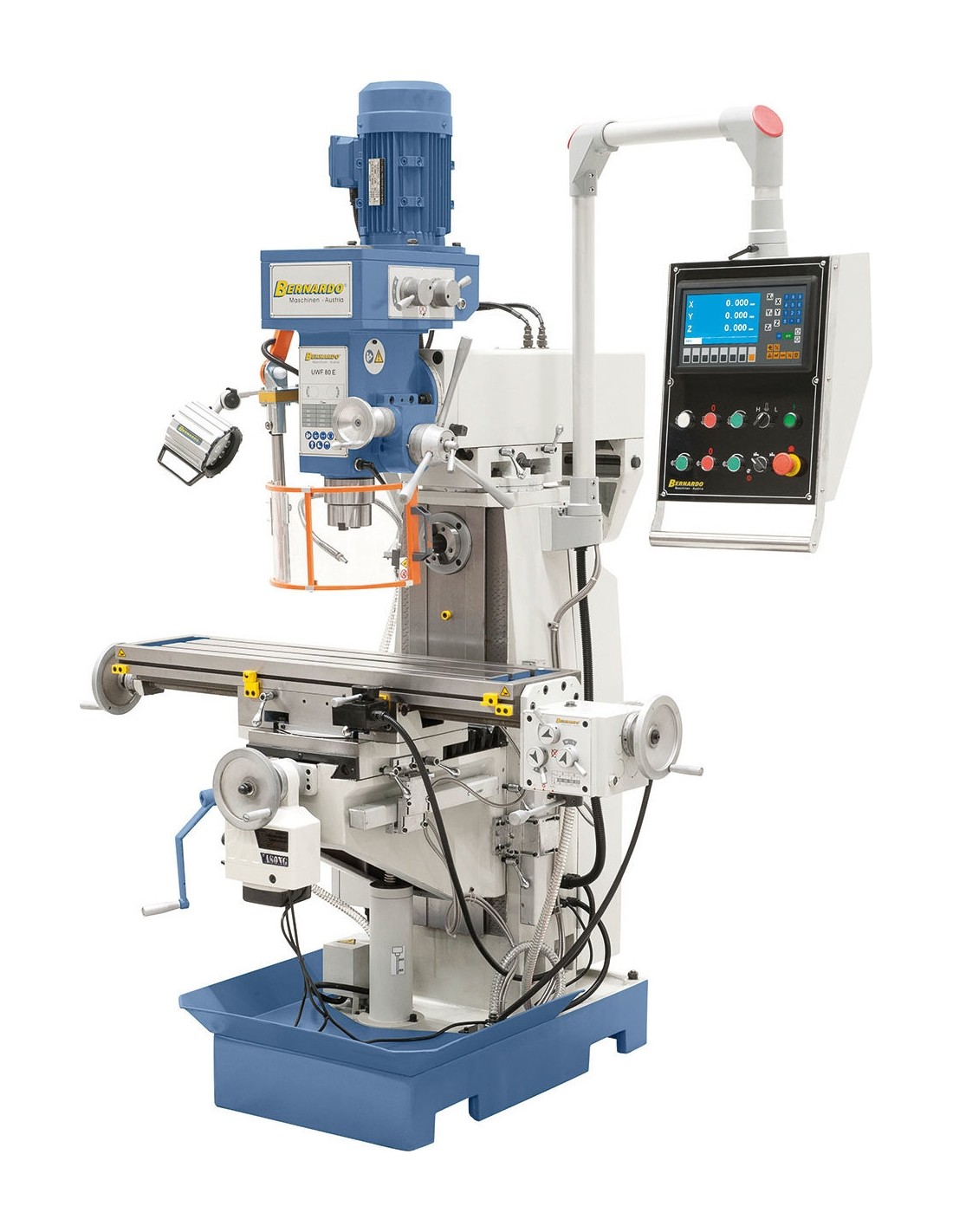

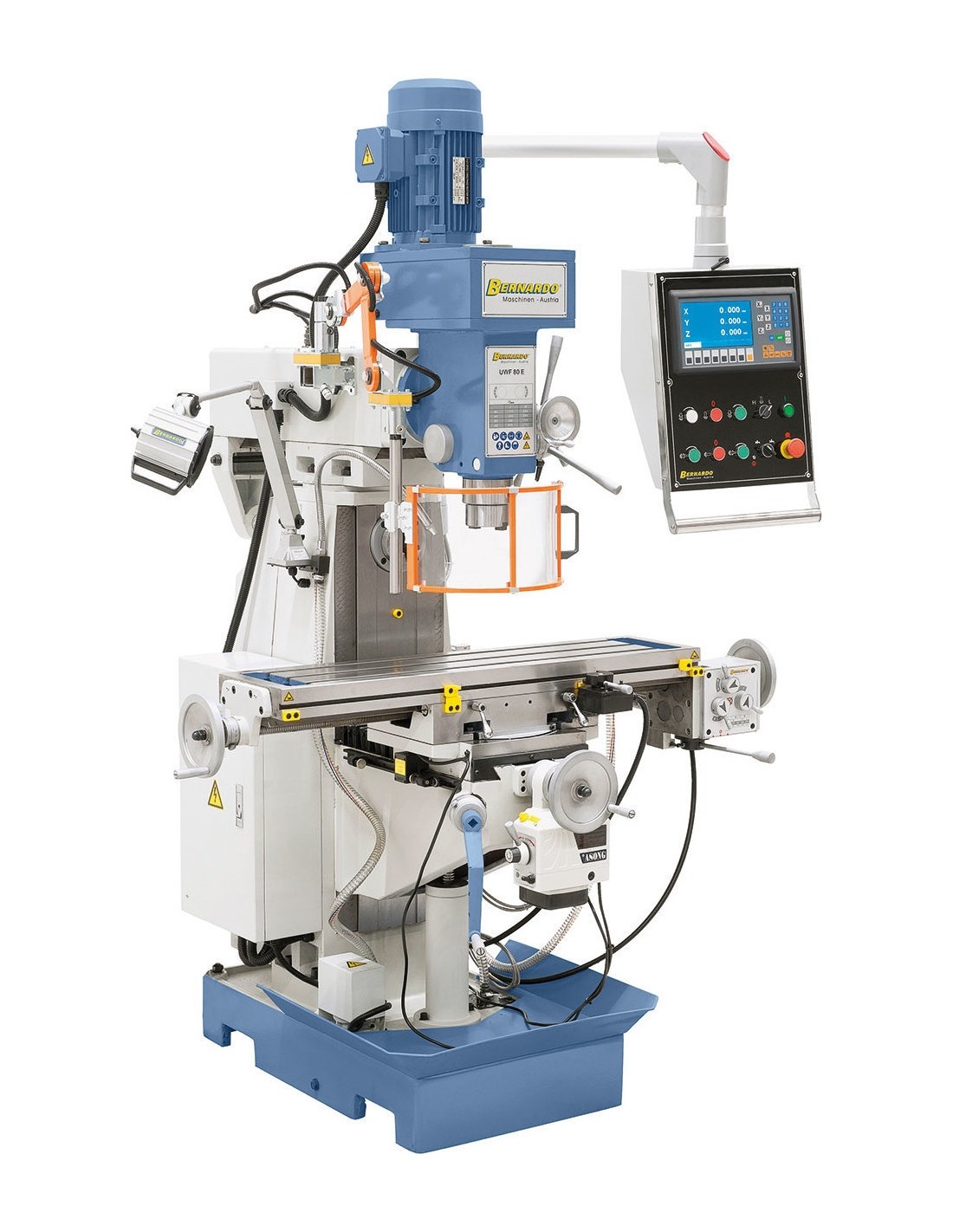

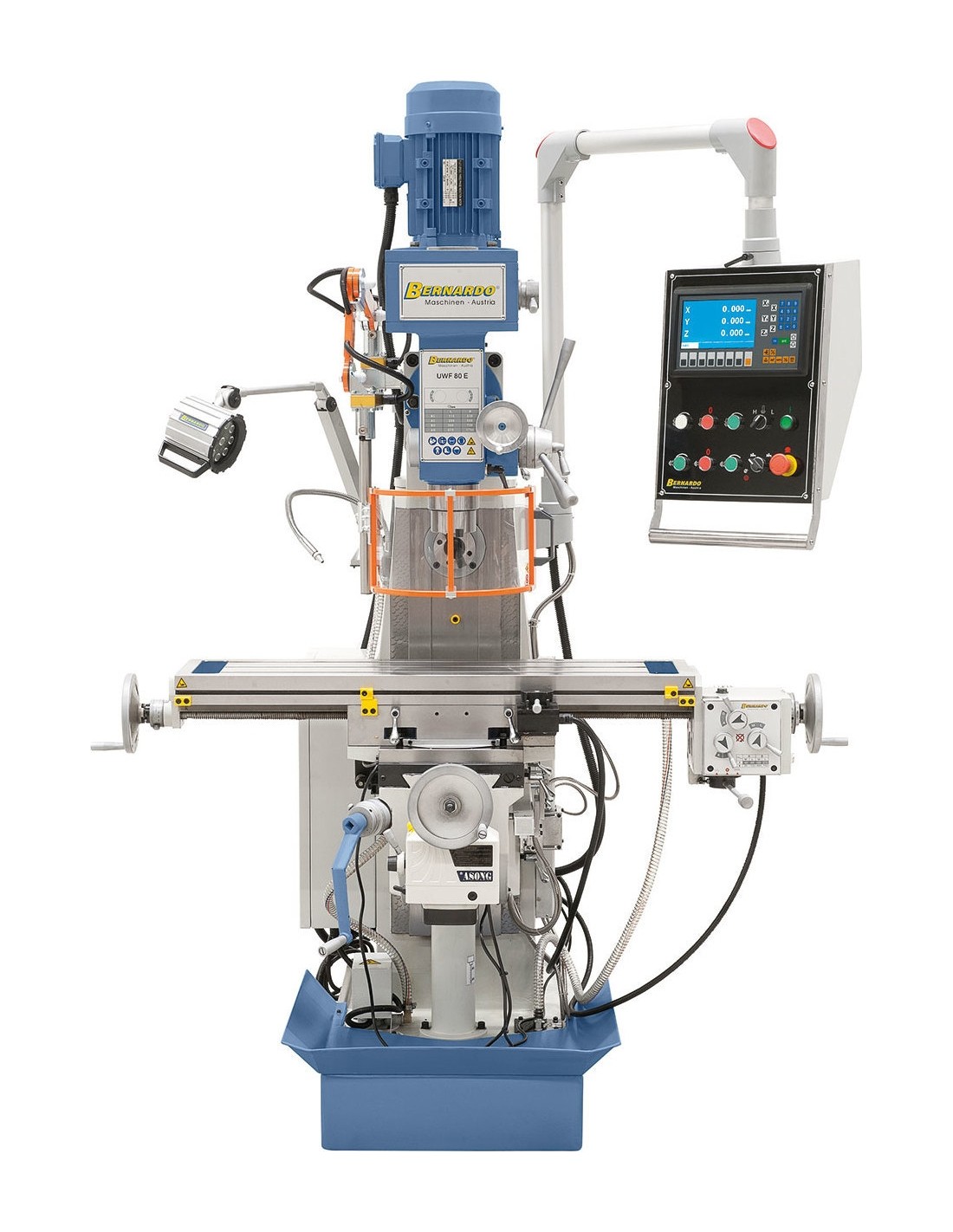

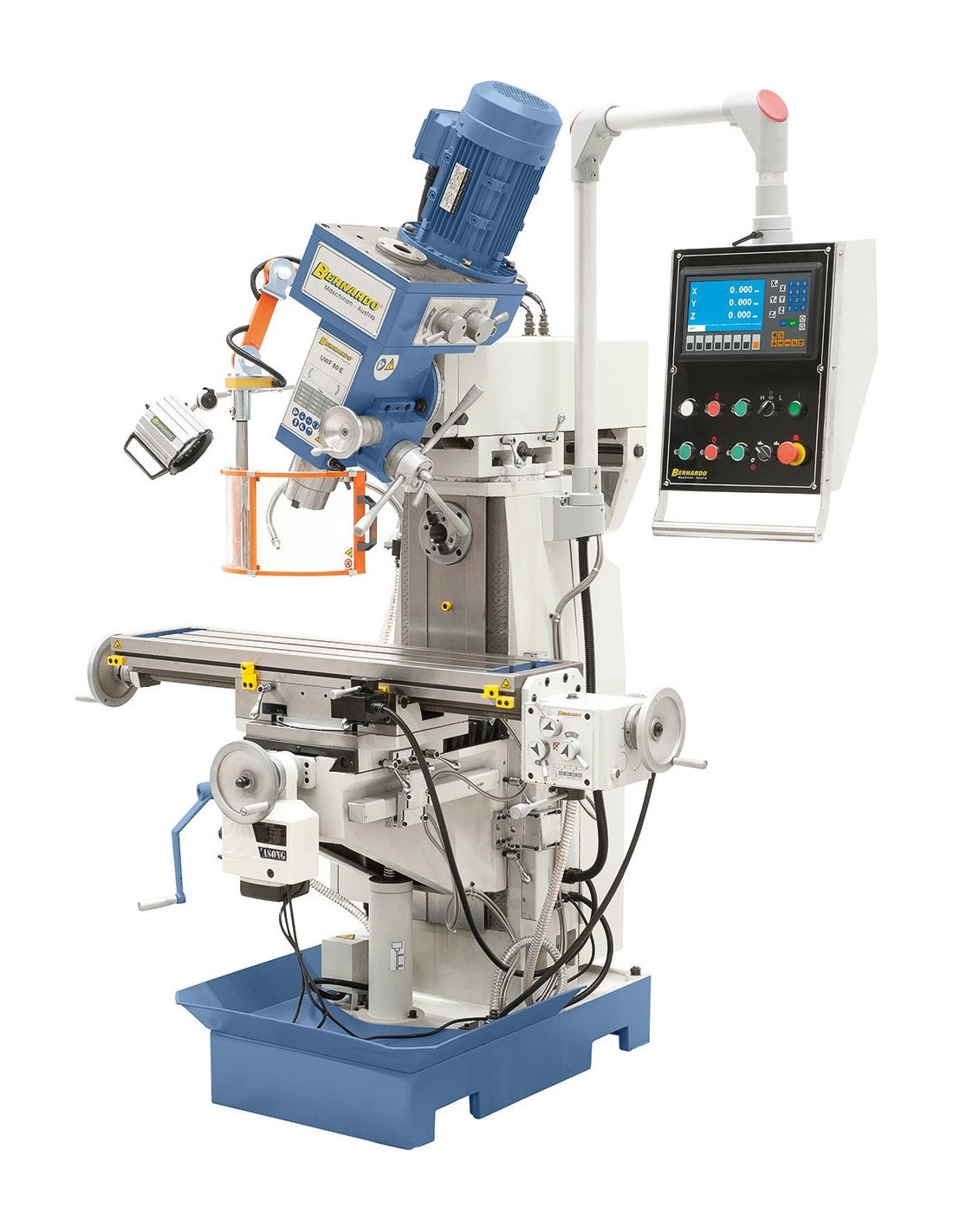

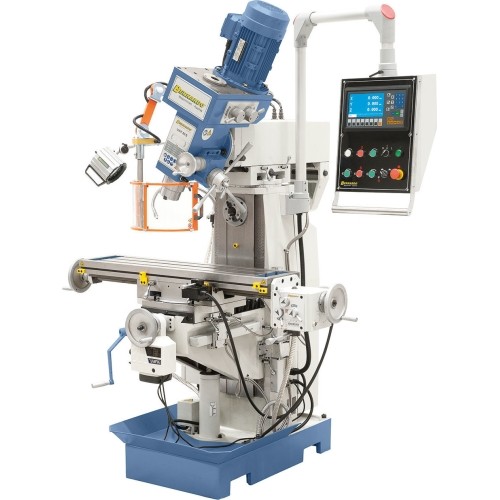

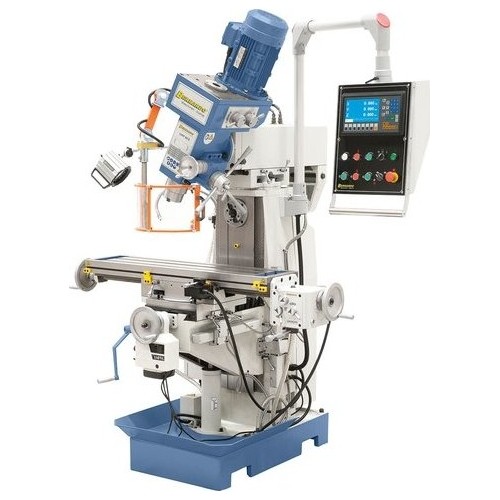

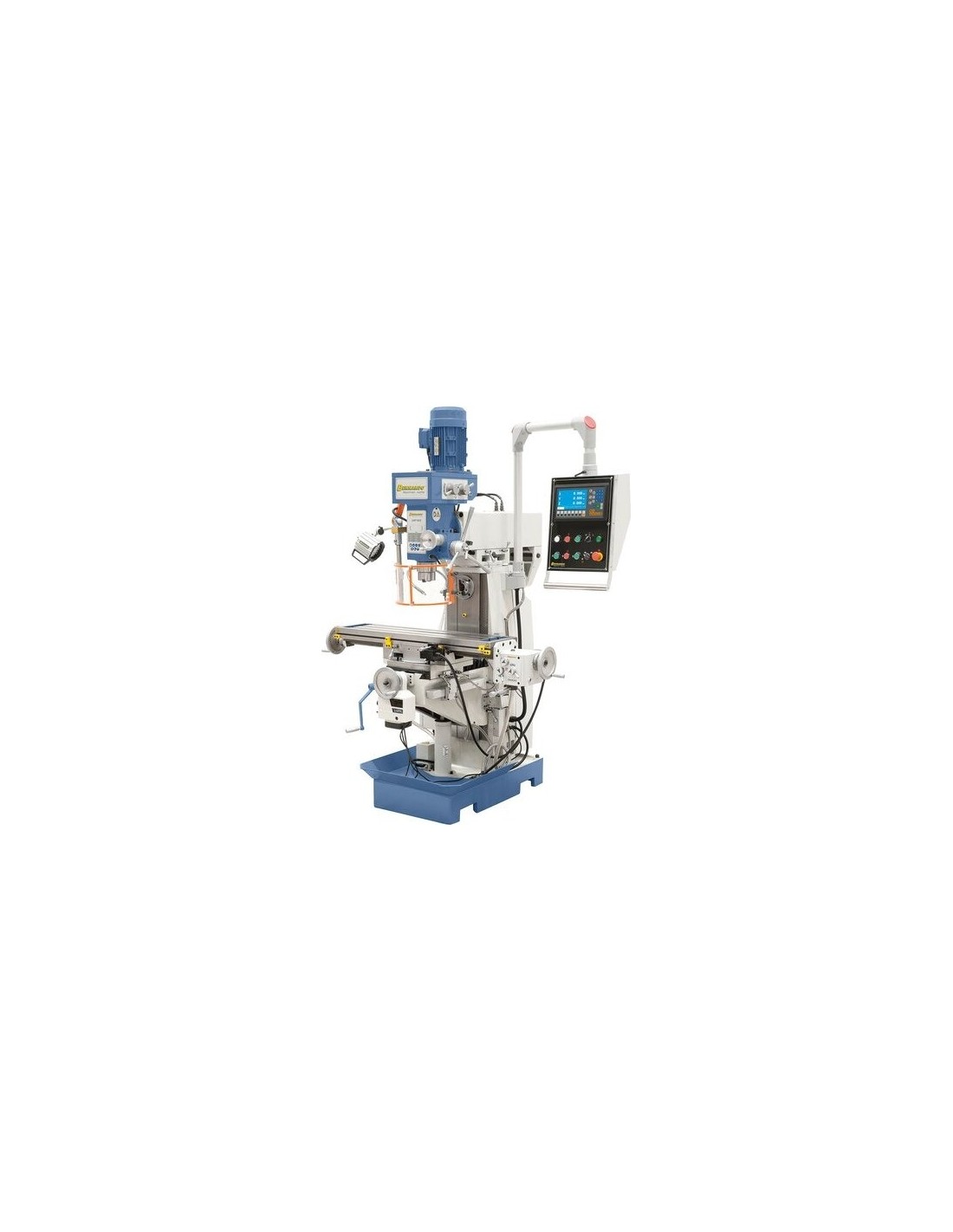

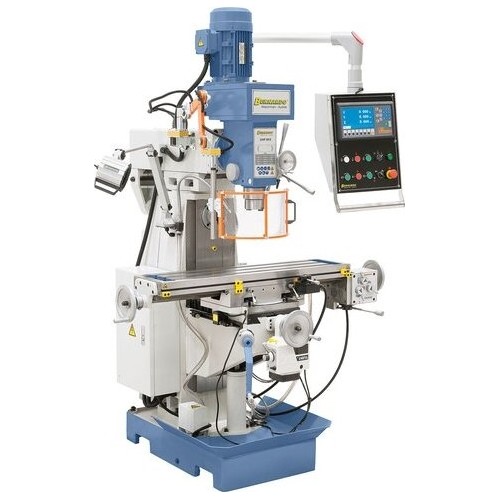

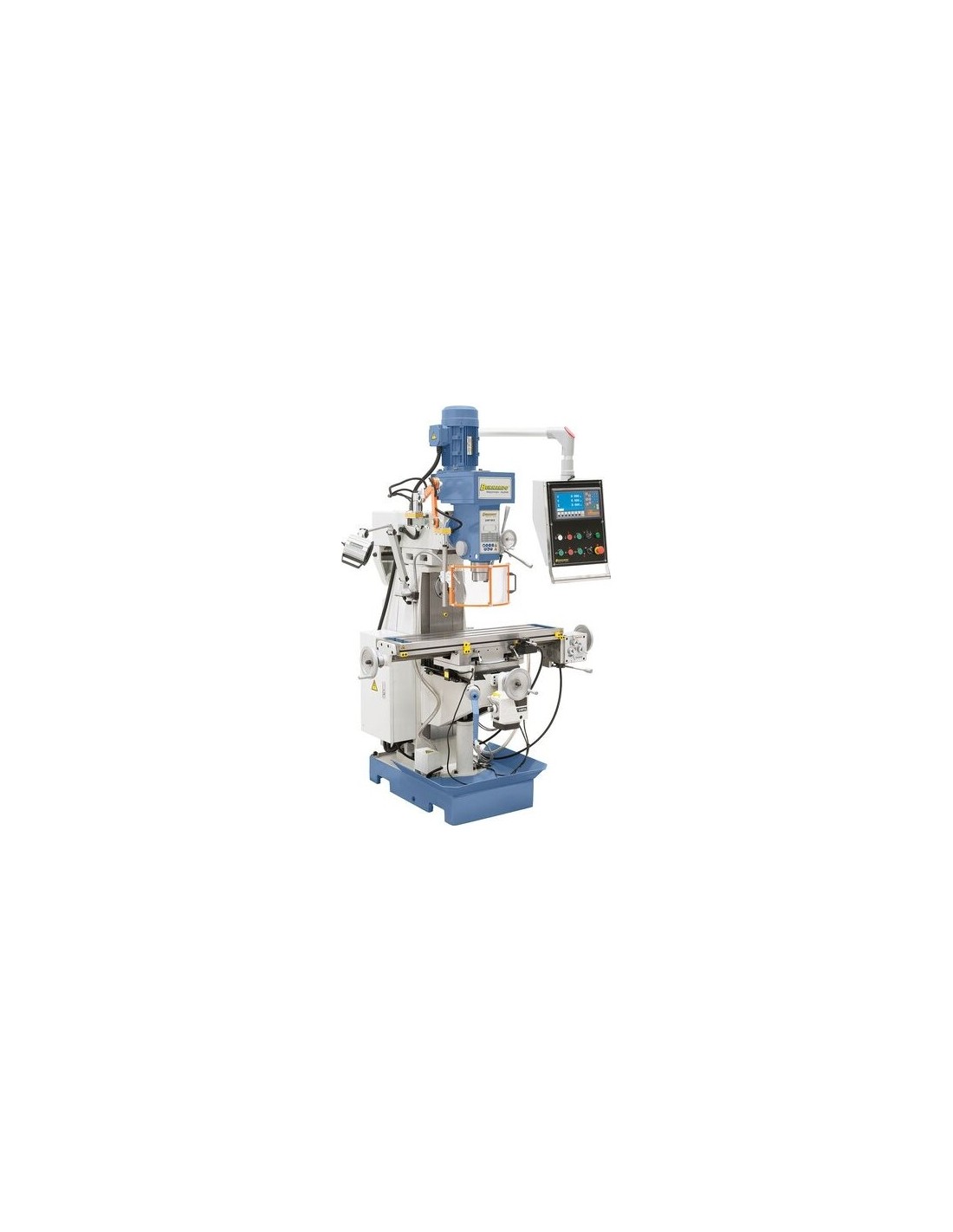

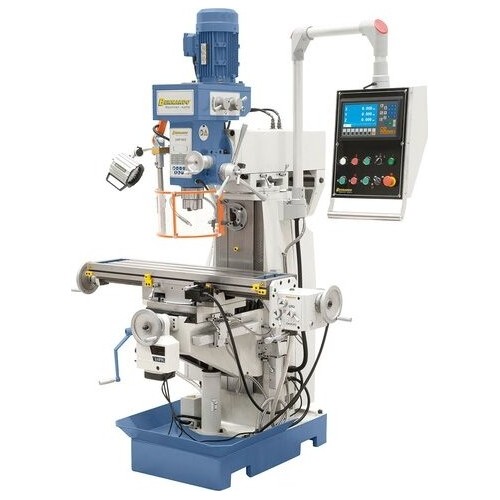

Universalios frezavimo staklės Bernardo UWF 80 E

1055640
Price €16,451.00 Tax included

Stock Quantity:
In S01 store
not available
In S02 store
not available
In Supplier store
(5+ pcs)
Delivery terms:
NEMOKAMAI atsiimkite wednesday, february 5 d., parduotuvėje, Raudondvario pl. 141, Kaunas (€0.00)
Weight: 980 kg.

Description

Savybės

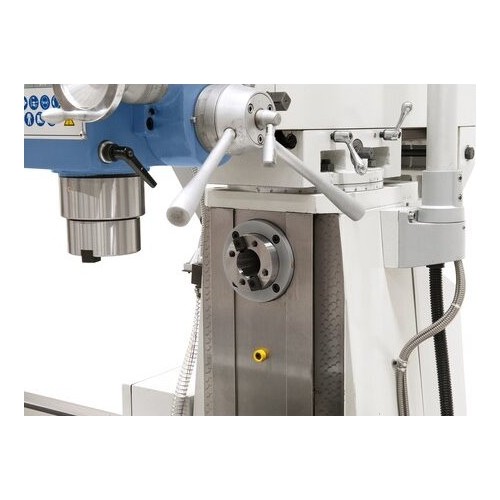

  • Horizontalus ir vertikalus velenai praplečia pritaikymo galimybes.
  • Frezavimo stalas gali būti pakreipiamas 45 ° į kairę ir dešinę.
  • Rutuliniai guoliai užtikrina aukštą koncentraciją (≤0,155 mm) ir tikslumą.

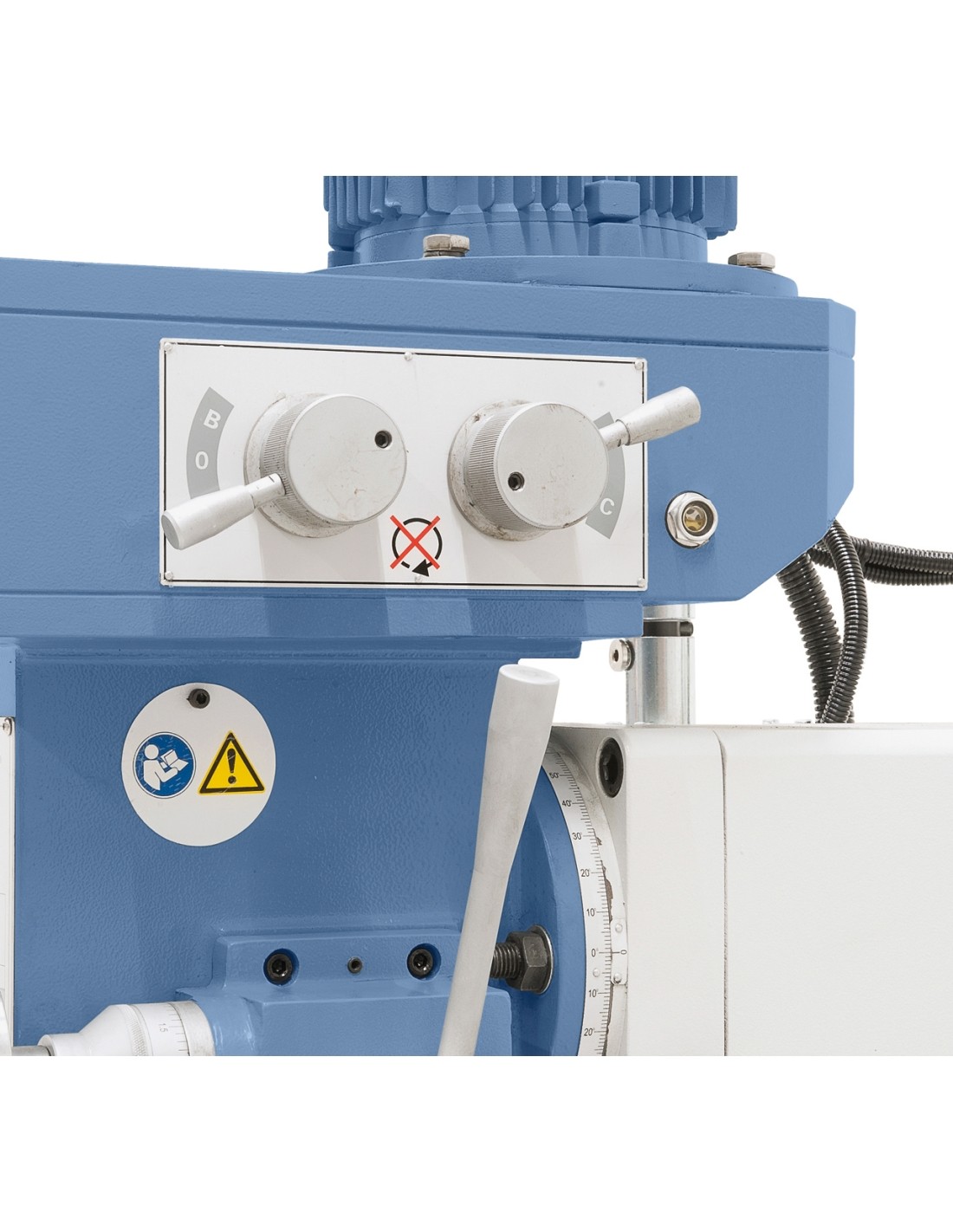

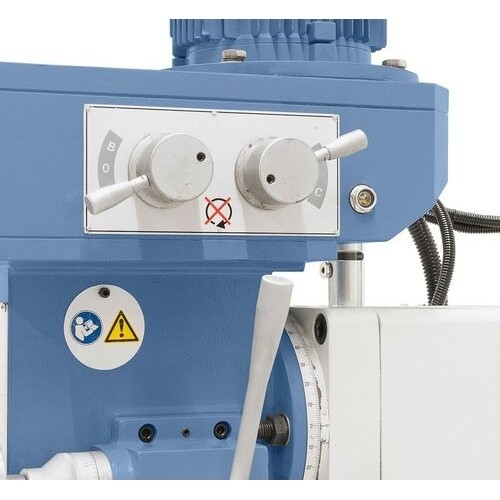

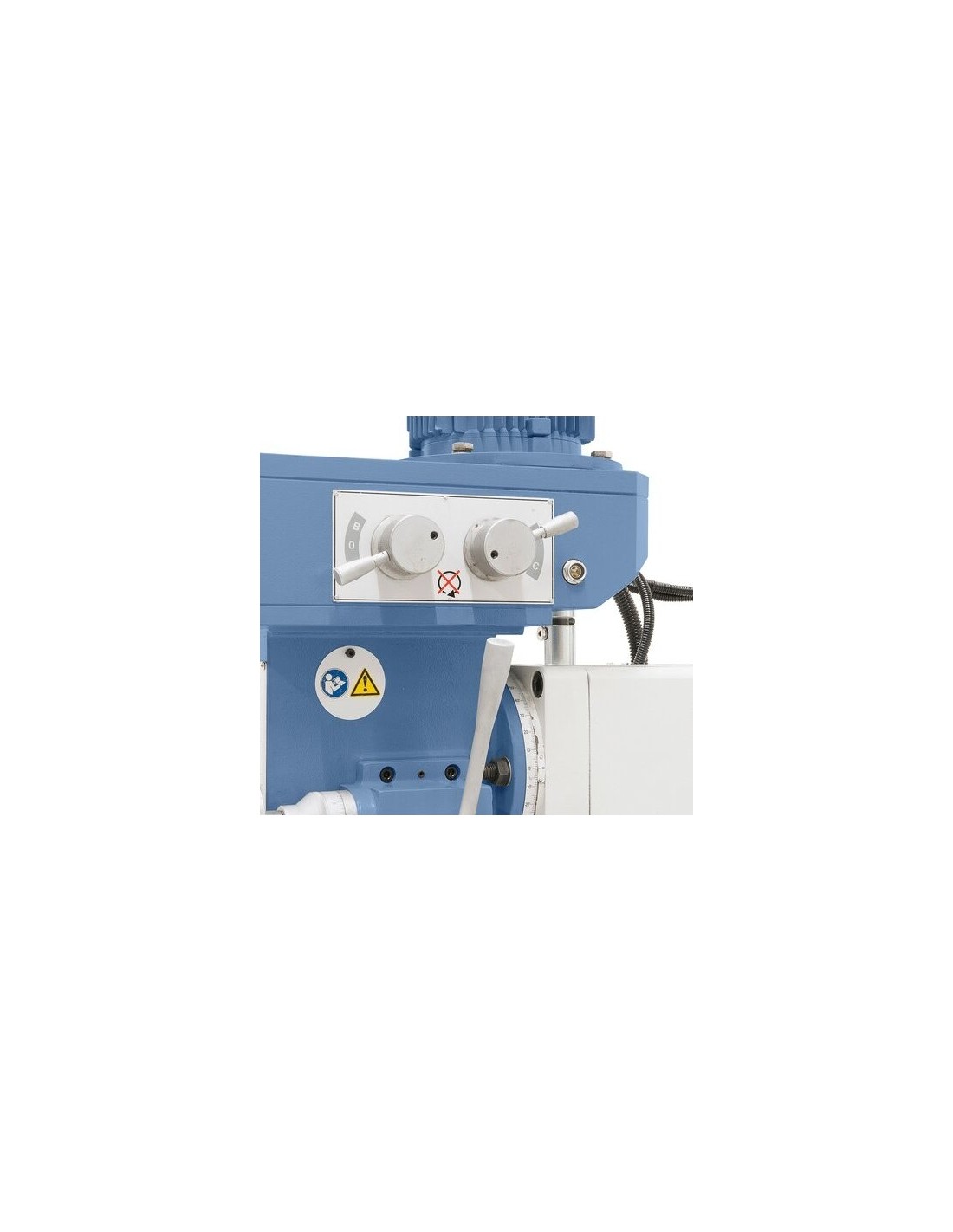

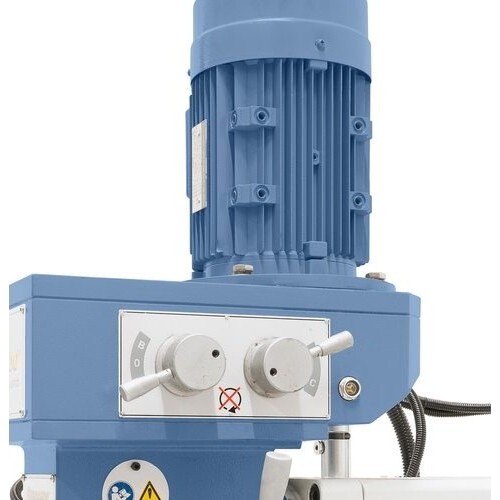

  • Patogus veleno greičio reguliavimas.
  • Frezavimo galvutė gali būti pakreipiama nuo -90º iki + 90º
  • Didelis gnybtų plotas 1000 x 240 mm.

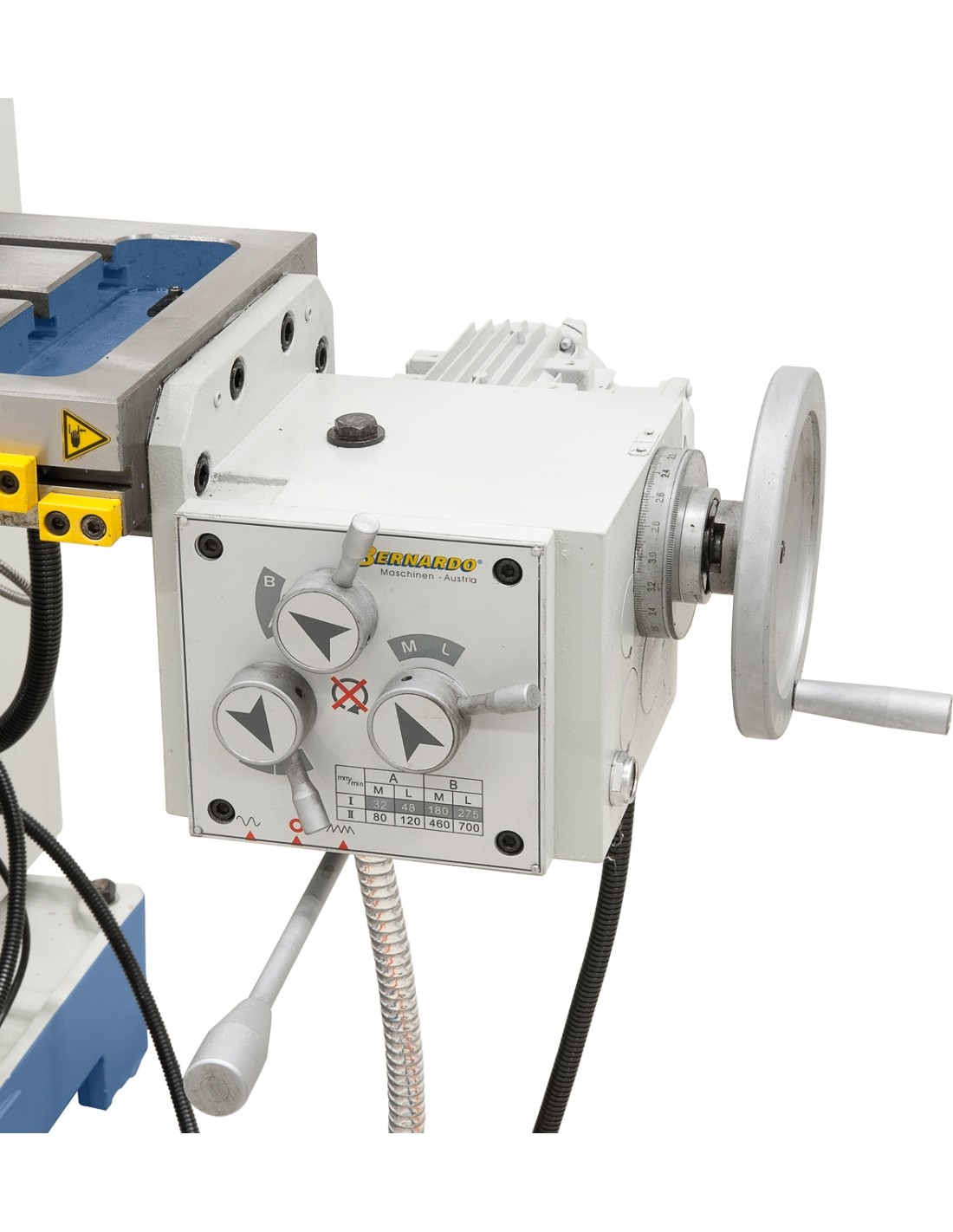

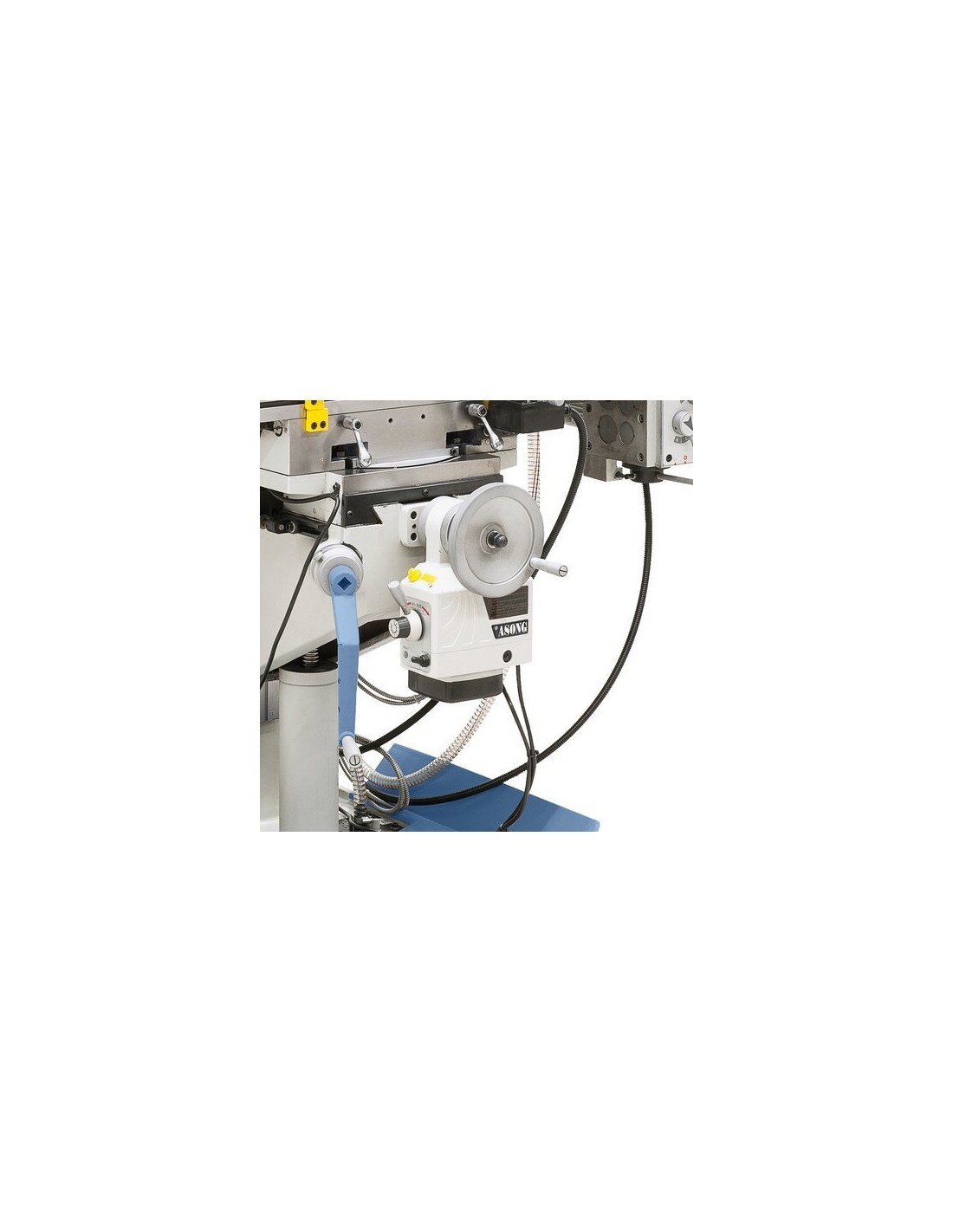

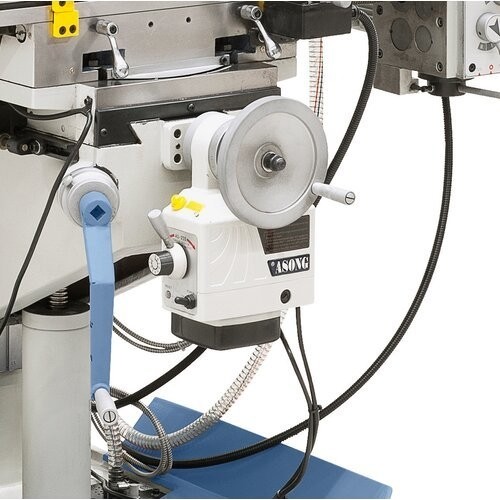

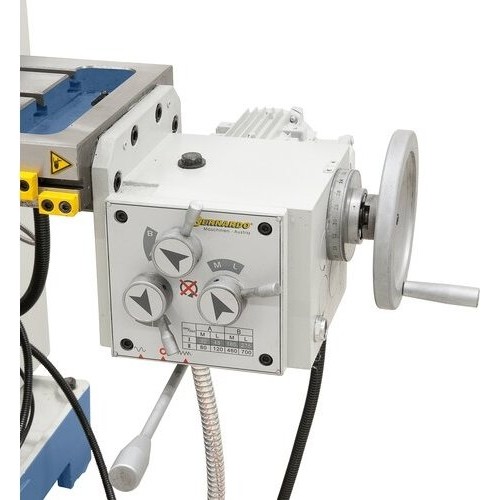

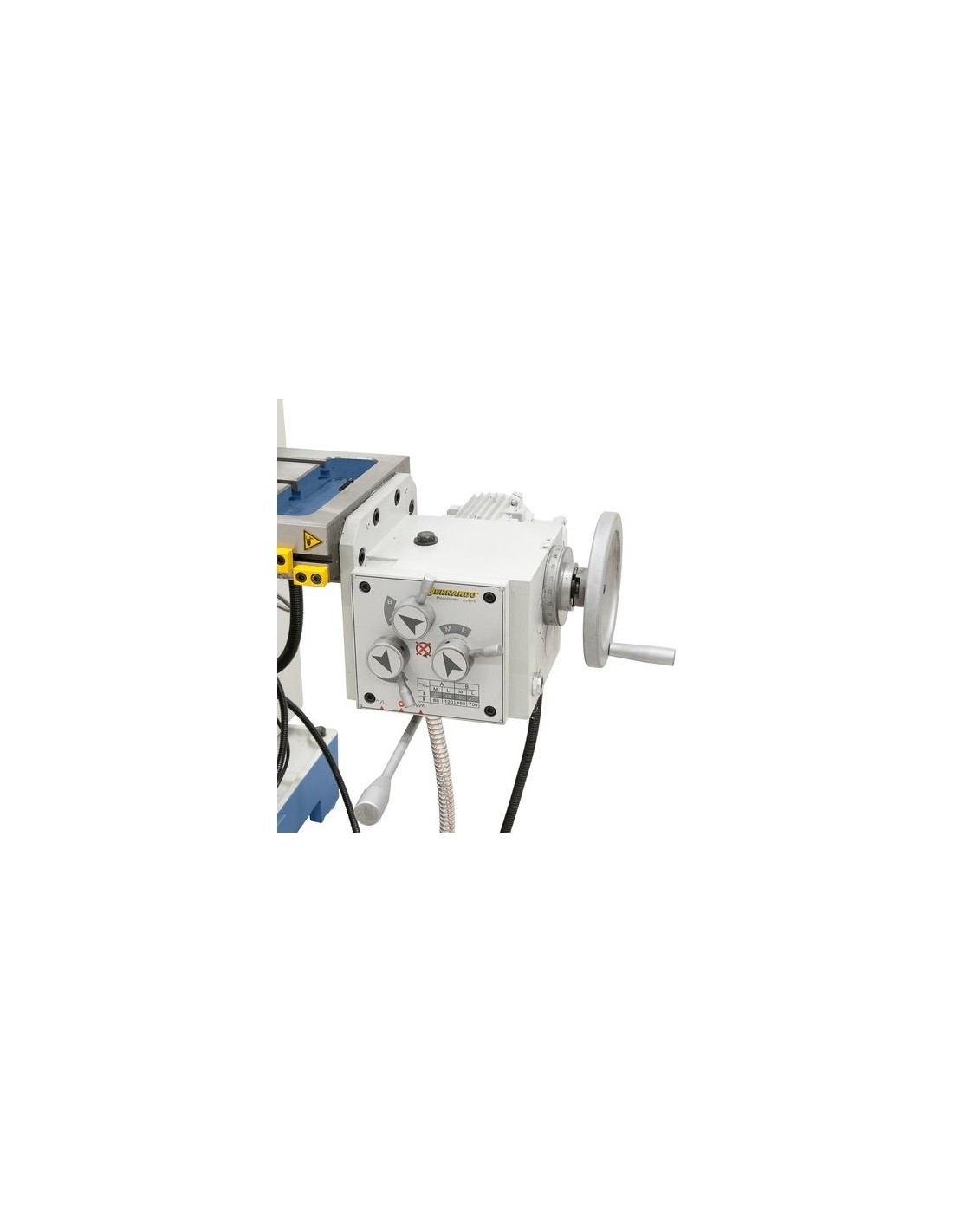

  • Automatinis padavimas x ir y ašyse, įskaitant greitąjį padavimą.

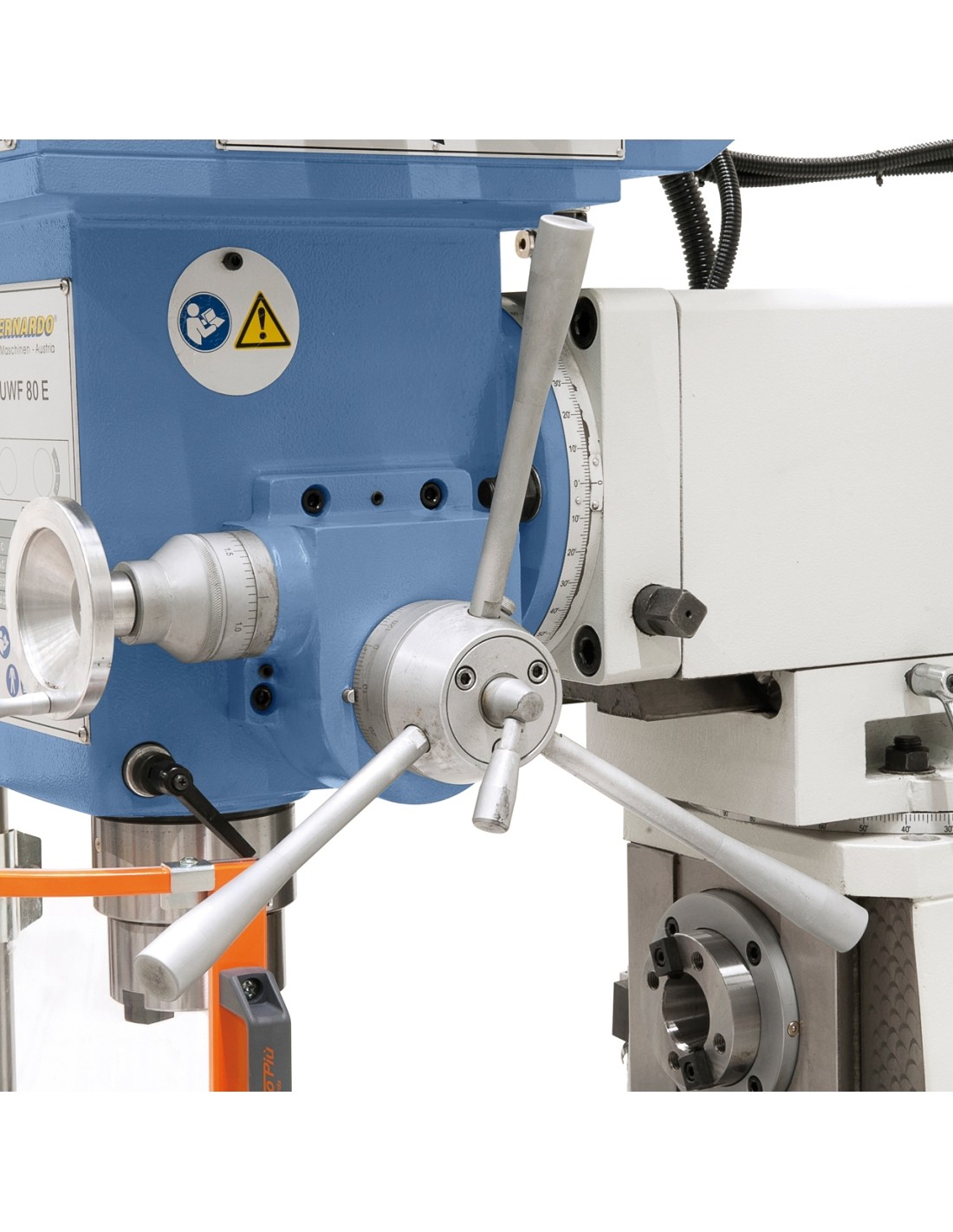

  • Rankinis ratas leidžia reguliuoti veleną frezuojant.

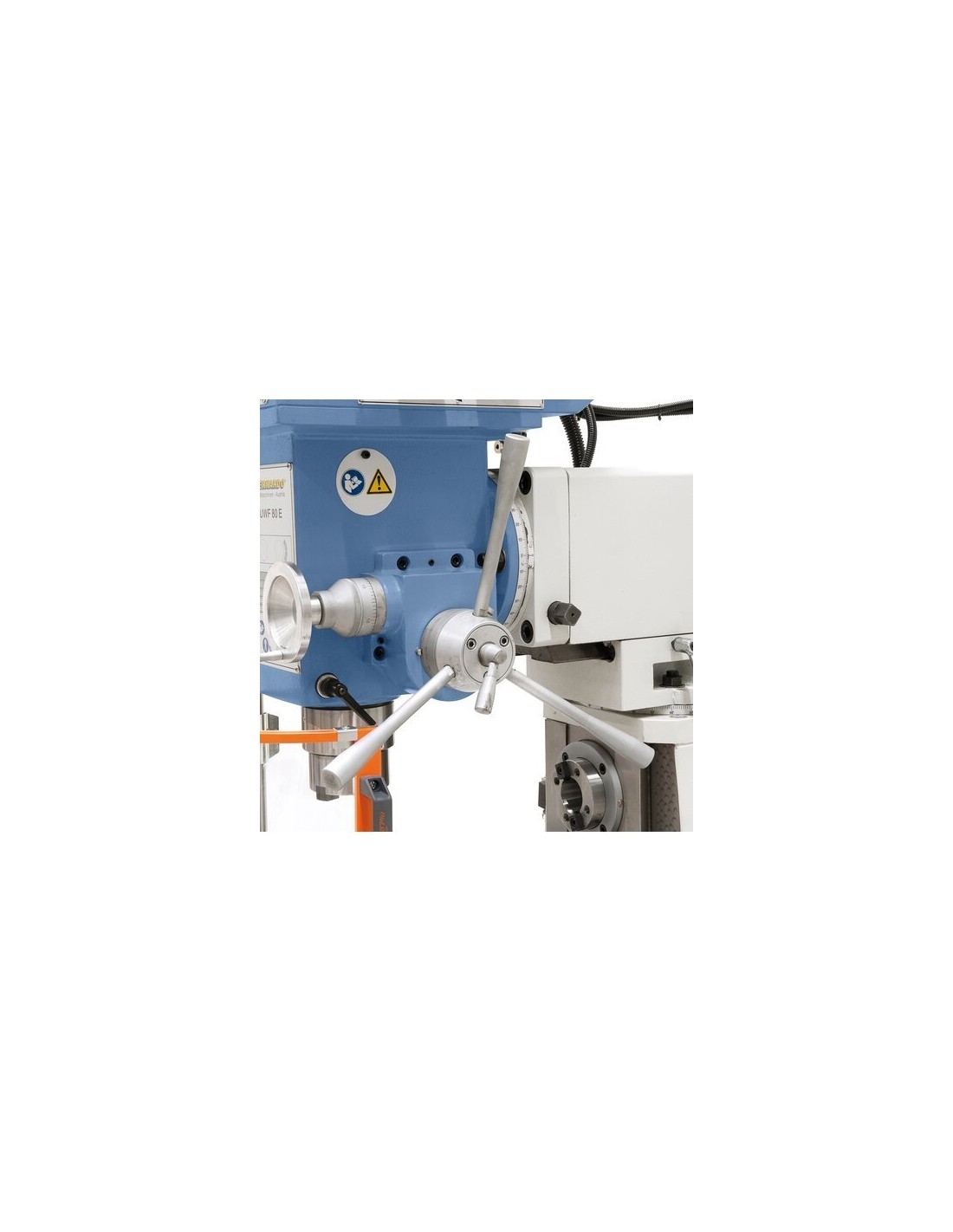

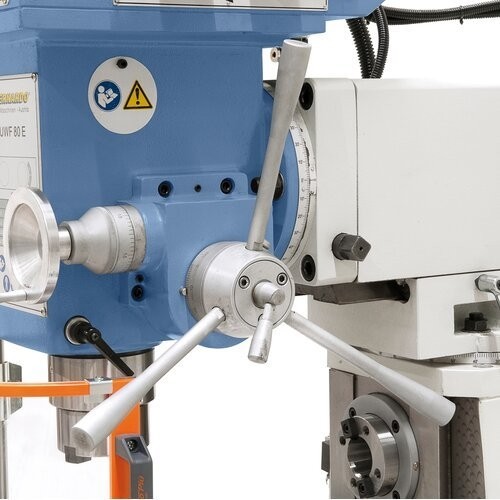

  • Žvaigždės rankena leidžia reguliuoti veleną gręžiant.
  • Sankaba leidžia lengvai reguliuoti padavimą nuo rankinio iki tikslaus.
  • Kairės ir dešinės rotacija skirta srieginiam pjovimui.
  • Kryžminėje pastūmoje yra T-grioveliai.

Standartiniai priedai

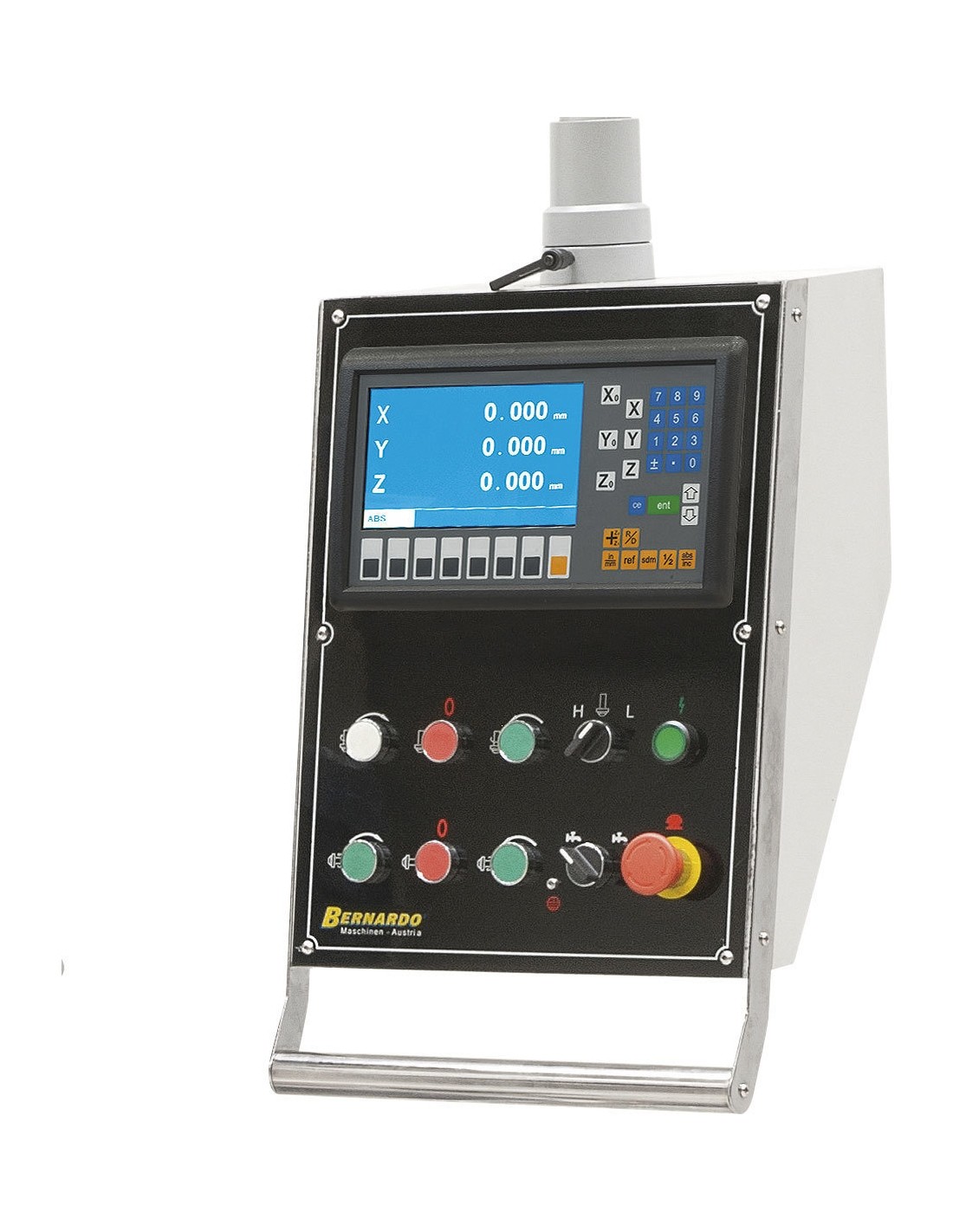

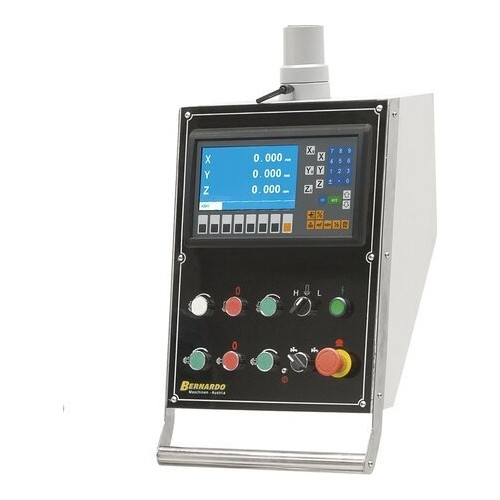

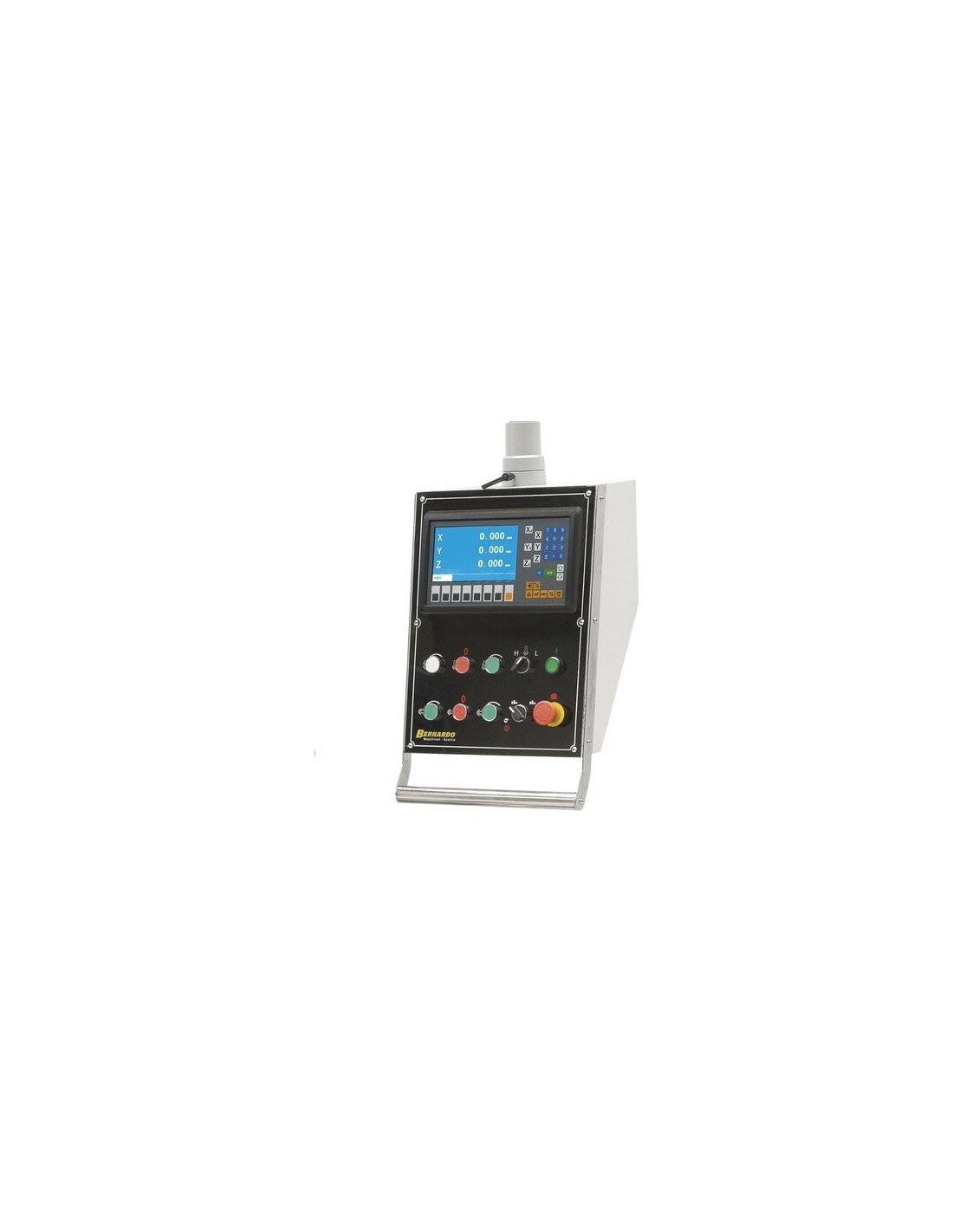

  • 3 ašių skaitmeniniai rodmenys ES-12 H su LCD ekranu
  • Drawbar M 16
  • LED apšvietimas
  • Aušinimo prietaisas

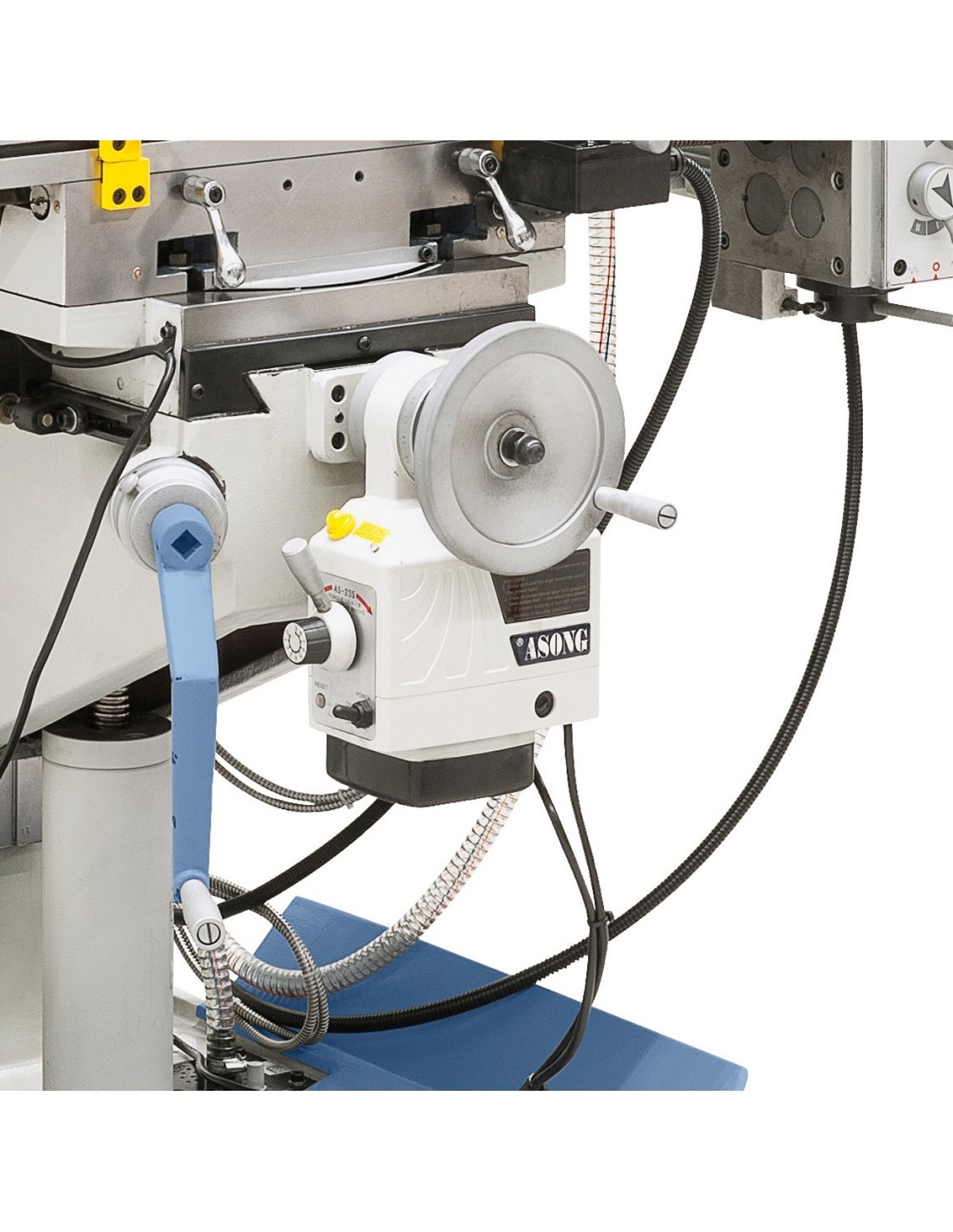

  • X ašies padavimas
  • Y ašies padavimas
  • Adapteris ISO 40 / MT 3
  • Adapteris ISO 40 / MT 2
  • Adapteris ISO 40 / B 18
  • Ilgas frezavimo arboras ISO40 / 27 mm

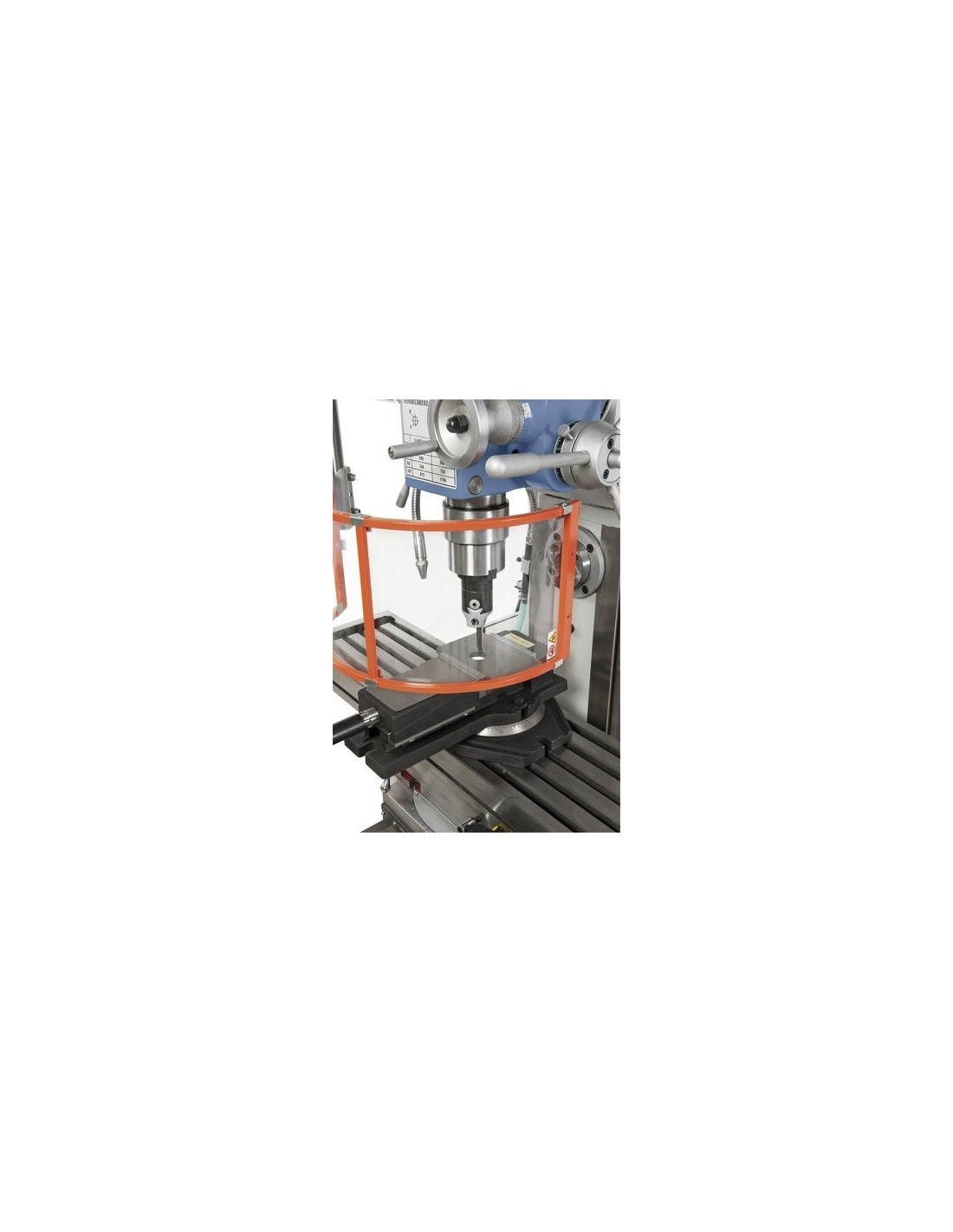

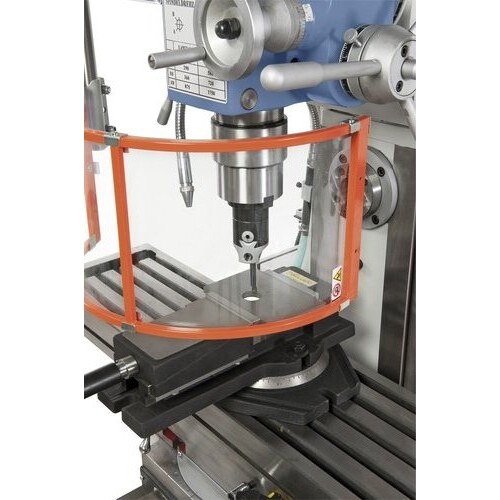

  • Reguliuojamas apsauginis įtaisas

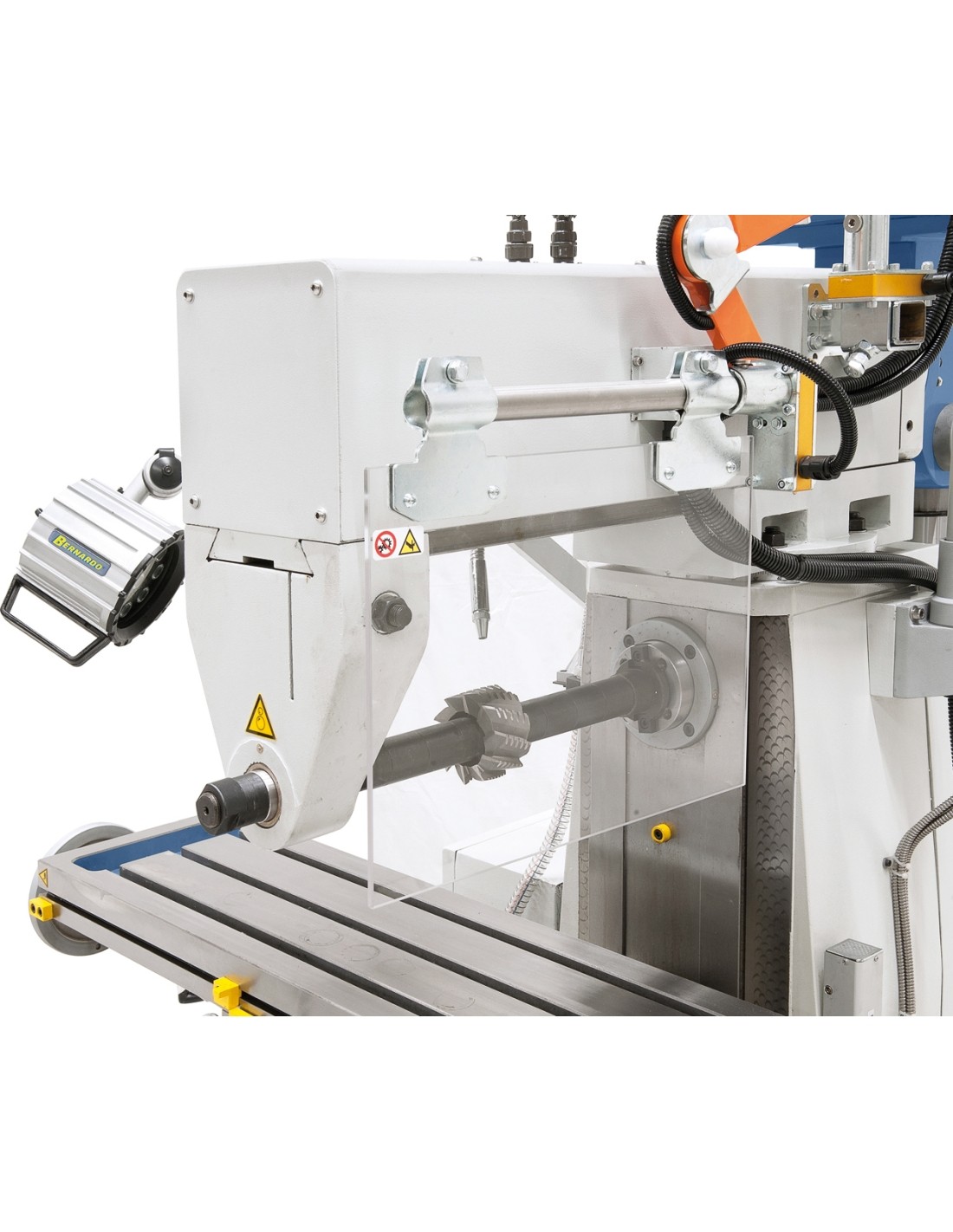

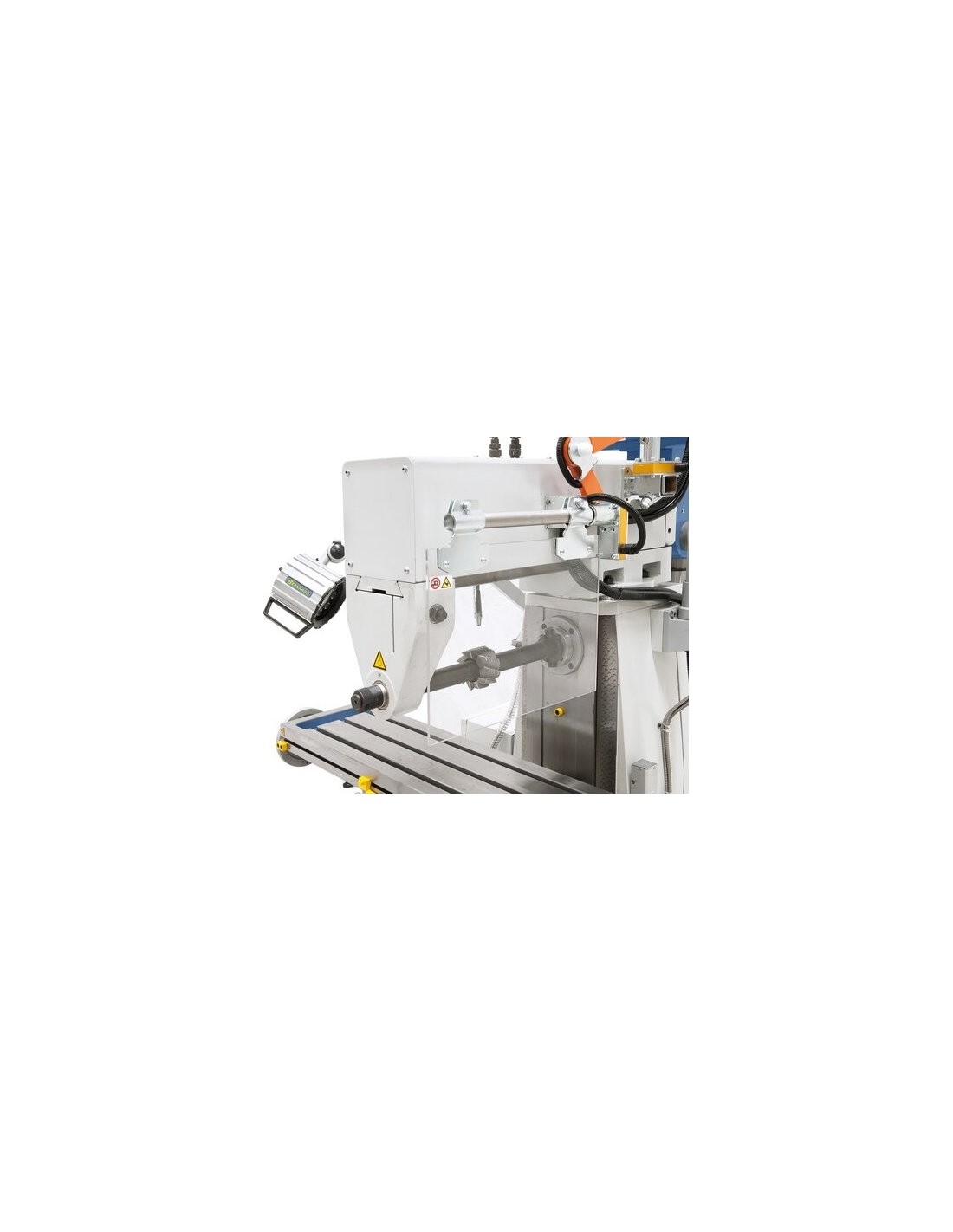

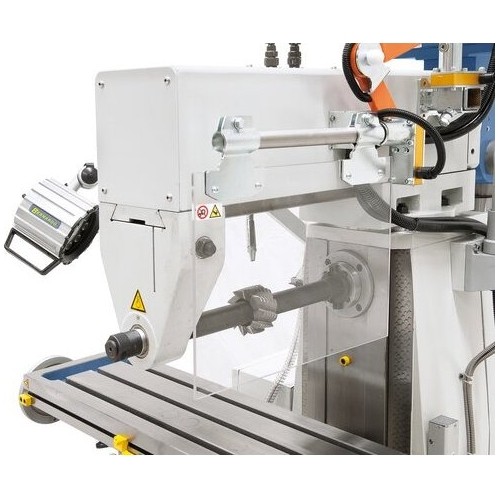

  • Apsauginis dangtelis horizontaliam frezavimui
  • Horizontalus atraminis guolis

Techninės specifikacijos

Stalo matmenys

1000 x 240 mm

Suklio kūgis

ISO 40

Vertikalaus suklio apsisukimų diapazonas

(8) 115 - 1750 aps./min.

Horizontalaus suklio apsisukimų diapazonas

(9) 60 - 1350 aps./min.

Veleno eiga

125 mm

Išilginės pastūmos eiga (x)

590 mm

Skersinės pastūmos eiga (Y)

180 mm

Vertikalios pastūmos eiga (Z)

320 mm

Atstumas tarp suklio ir stalo

0 - 375 mm

Atstumas tarp kolonos ir veleno

230 - 685 mm

Stalo pavertimas

-45° to +45°

Frezavimo galvos pavertimas

-90° to +90°

Pastūmos diapazonas, išilginės

(8) 32 - 700 mm/min

T-formos griovelis

16 mm

Vertikalus variklis

0,85 / 1,5 kW

Horizontalus variklis

1,5 kW

Matmenys

1500 x 1430 x 2100 mm

Svoris

980 kg
