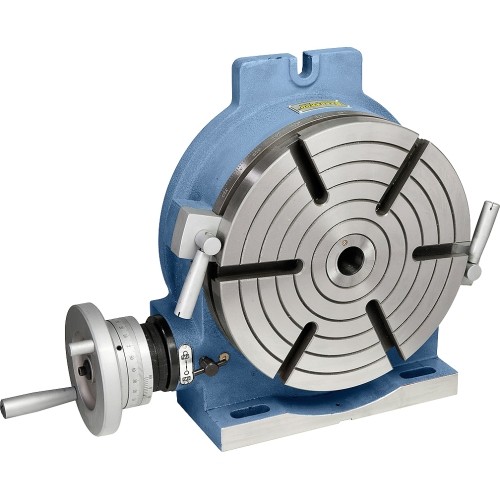

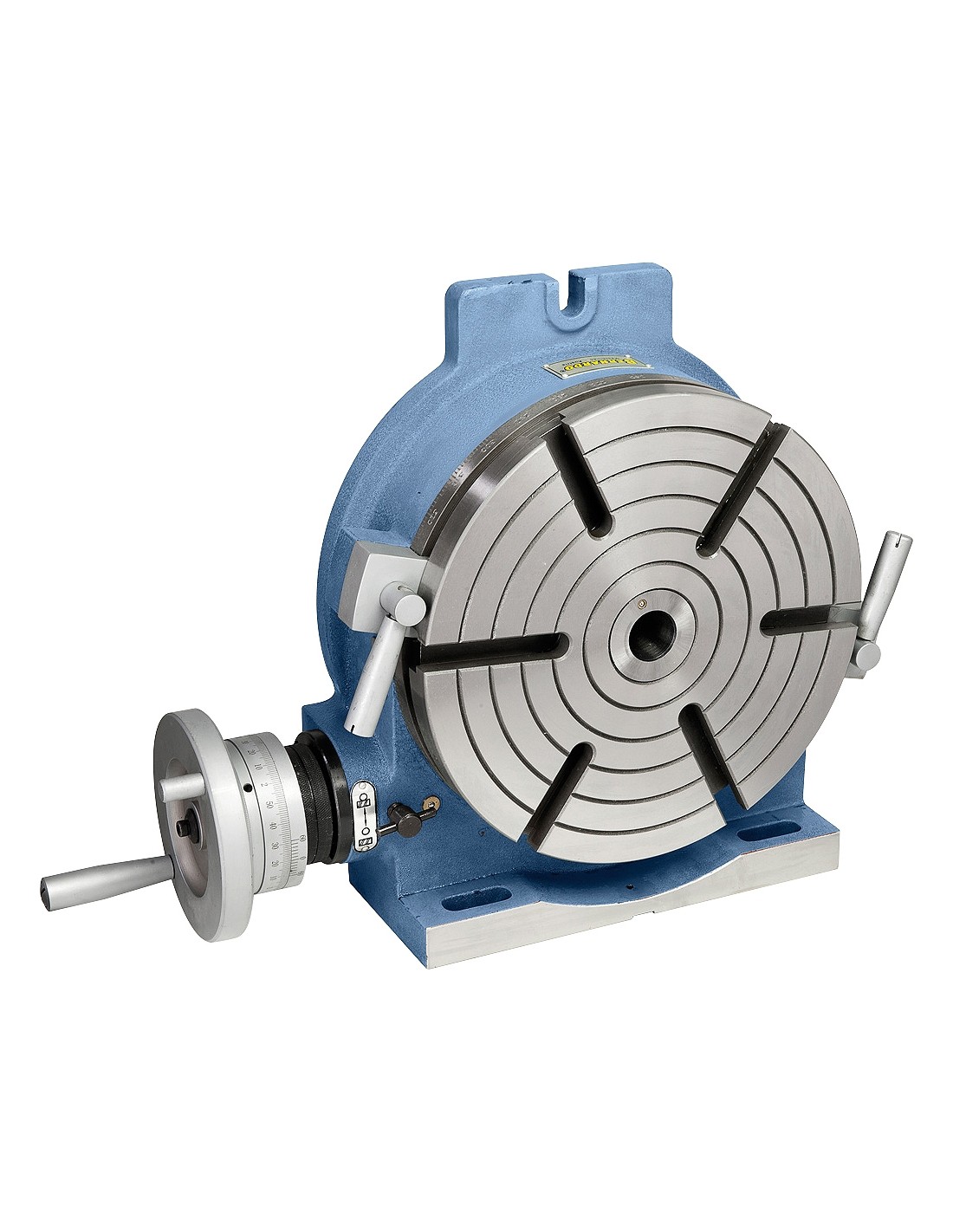

Horizontal & vertical rotary table HV 16
Horizontal & vertical rotary table HV 16
Horizontal & vertical rotary table HV 16
Horizontal & vertical rotary table HV 16

WARRANTY

  • 30 days return policy
  • 24 month product warranty
  • Free consultation
  • 30 days return policy
  • 24 month product warranty
  • Free consultation

Morse taper
MT 4

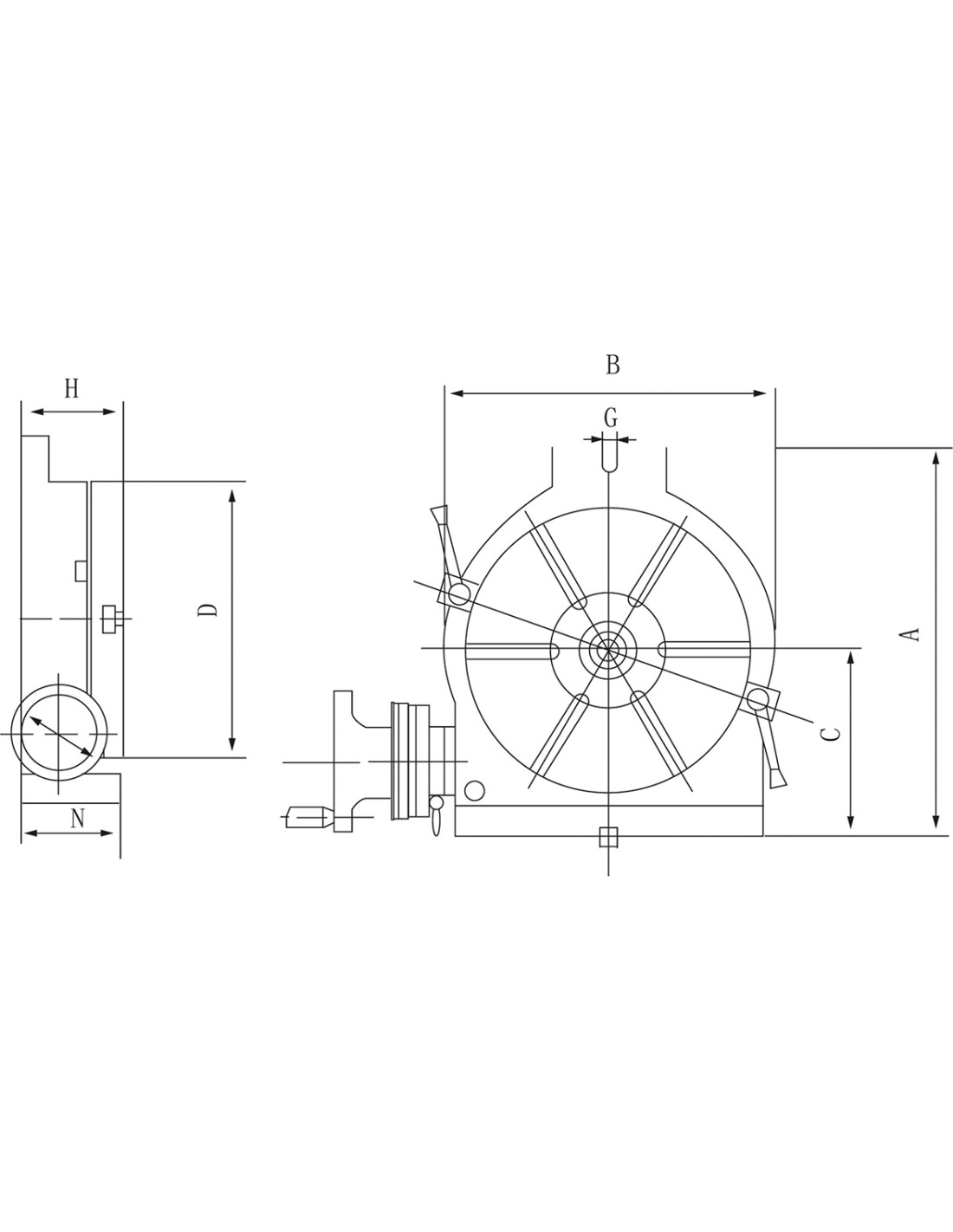

D
400 mm
A
525 mm
B
450 mm
C
260 mm
E
16 mm
G
18 mm
H
150 mm
Table diameter
400 mm
Quantity of T-slots
6 pcs.
Ratio
90:1
Max. load horizontal
140 kg
Max. load vertical
70 kg
N
145 mm
Weight ca.
93 kg

Horizontal & vertical rotary table HV 16

1054681
€2,746.00
Tax included
Monthly payment from 74.2€

Stock Quantity:
In S01 store
not available
In S02 store
not available
In Supplier store
(5+ pcs)
Delivery terms:
NEMOKAMAI atsiimkite friday, november 15 d., parduotuvėje, Raudondvario pl. 141, Kaunas (€0.00)
NEMOKAMAI Prekę pristatysime Jums per: 5-11 d.d. Venipak (€0.00)
NEMOKAMAI Prekę pristatysime Jums per: 5-11 d.d. Venipak pickup (paštomatas) (€0.00)

Description

Properties

  • Einsetzbar bei Fräs- und Bohrarbeiten auf Horizontal- oder Vertikalfräsmaschinen, Bohrmaschinen usw.
  • Die Tischplatte ist aus hochwertigem Meehaniteguß hergestellt
  • Schneckenwelle gehärtet und geschliffen, Schneckenrad aus Spezialguß
  • Klemmung der Tischplatte erfolgt durch zwei Klemmhebel
  • Übersetzung im Schneckengetriebe 90:1
  • Grad-Teilarbeiten über Skalentrommel mit verstellbarem Nonius
  • Direkt-Teilarbeiten über die am Tisch angebrachte 360° Skala

Technical specifications

Table diameter

400 mm

Ratio

90:1

Morse taper

MT 4

Quantity of T-slots

6 pcs.

Max. load horizontal

140 kg

Max. load vertical

70 kg

A

525 mm

B

450 mm

C

260 mm

D

400 mm

E

16 mm

G

18 mm

H

150 mm

N

145 mm

Weight ca.

93 kg
