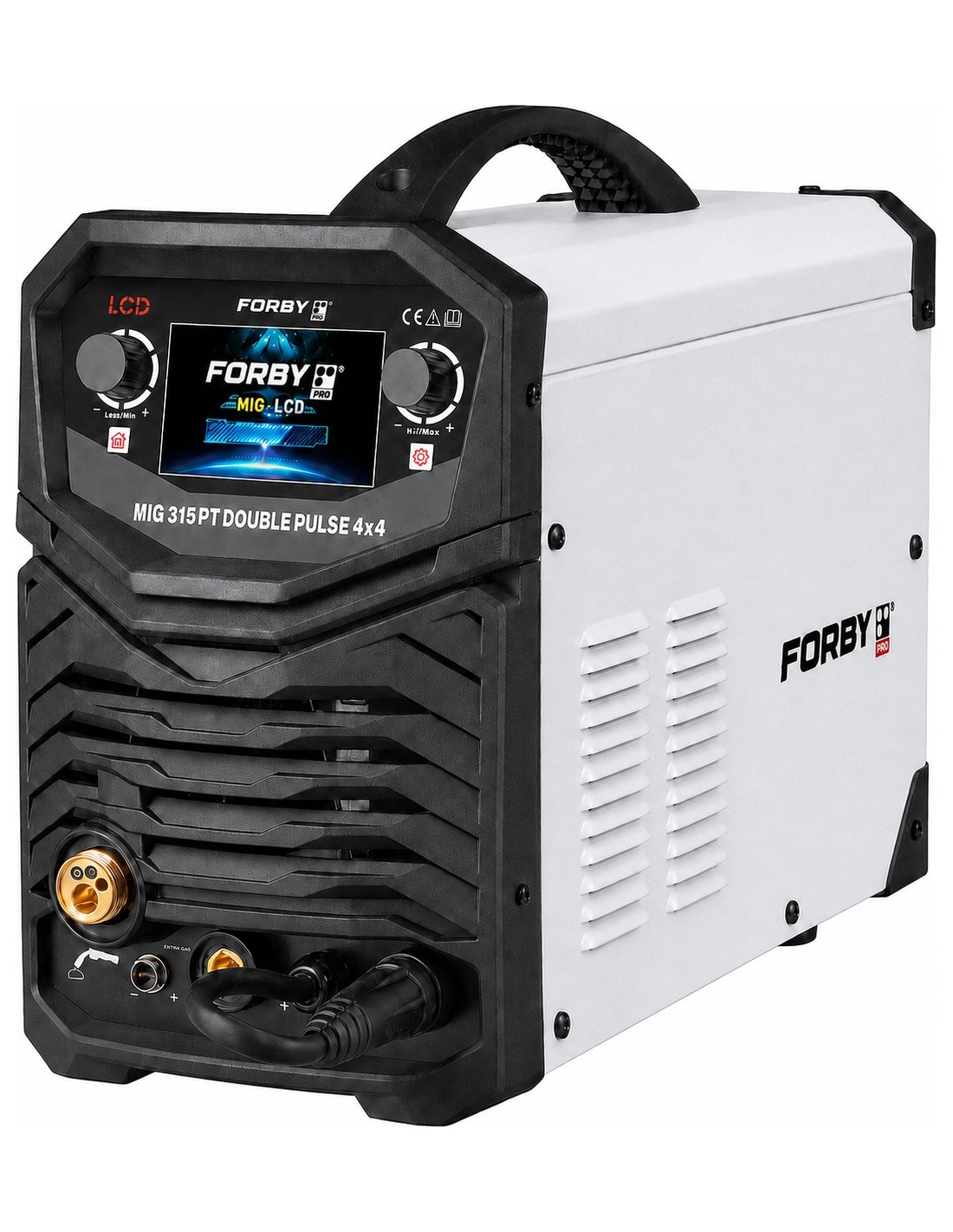

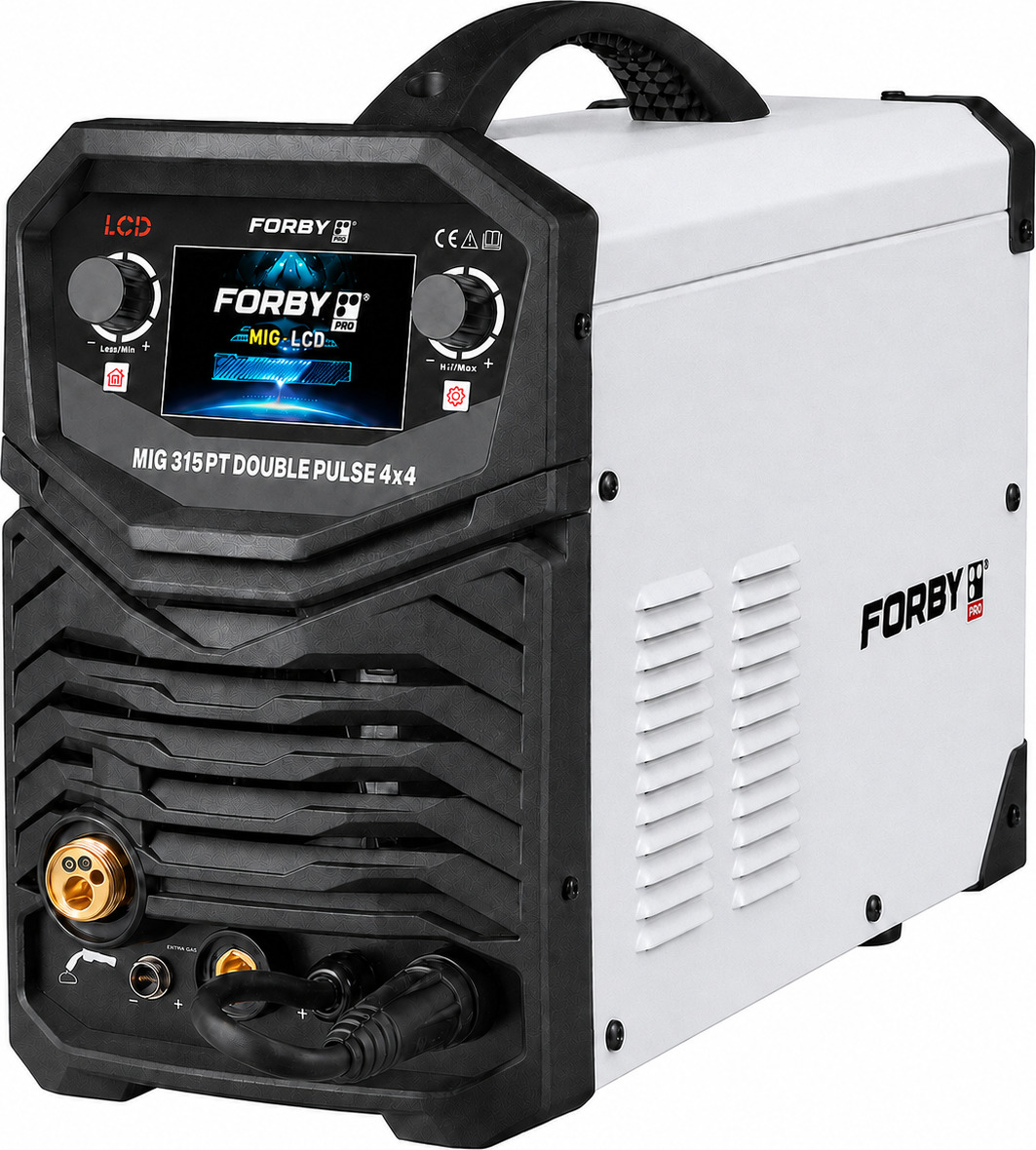

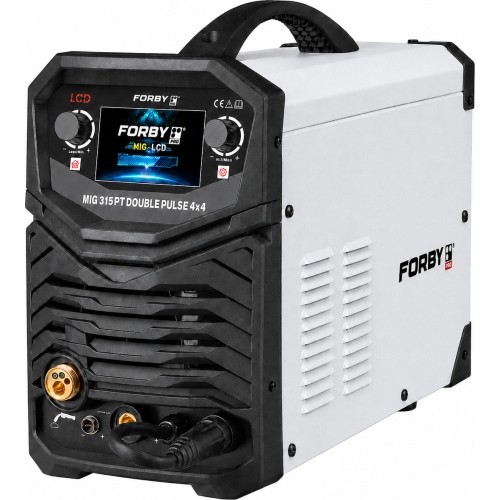

Inverterinis suvirinimo aparatas 315PT Double Pulse 4x4 (300A - 60%) (trifazis 400V)

Inverterinis suvirinimo aparatas FORBY® MIG 315PT Double Pulse 4x4 (300 A – 60 %) (trifazis 400 V)

Dvigubas pulsas, keturių ritinėlių vielos padavimas ir 5 colių LCD ekranas – našiam bei tiksliai valdomam suvirinimui.

FORBY® MIG 315PT Double Pulse 4x4 – trifazis inverterinis suvirinimo aparatas, skirtas MIG/MAG, viengubo ir dvigubo pulso MIG, MMA bei Lift TIG suvirinimui. MIG ir Lift TIG režimais pasiekiama iki 300 A, o MMA režimu – iki 250 A suvirinimo srovė.

Kodėl verta rinktis šį modelį?

• 300 A / 60 %: MIG ir Lift TIG režimais, esant 40 °C.
• Double Pulse: daugiau siūlės formavimo ir šilumos įvedimo kontrolės.
• 4x4 vielos padavimas: keturi ritinėliai tolygiam vielos tiekimui.
• Sinerginis valdymas: automatinis vielos padavimo greičio ir įtampos derinimas.
• 5″ LCD ekranas: patogus režimų ir parametrų valdymas.
• 5 ir 15 kg vielos ritės: pasirinkimas pagal darbų apimtį.
• EMC plokštė: elektromagnetinių trikdžių mažinimui.

Universalus pasirinkimas remonto dirbtuvėms, metalo gaminių gamybai ir įvairių konstrukcijų suvirinimui.

IGBT inverterinė technologija ir EMC plokštė

Aparatas naudoja IGBT inverterinę technologiją. Aukšto dažnio galios keitiklis leidžia valdyti suvirinimo energiją ir pritaikyti aparato veikimą skirtingiems suvirinimo procesams.

Elektroninis valdymas ir grįžtamojo ryšio grandinė padeda palaikyti nustatytus parametrus bei stabilų lanką. Sinerginė sistema suderina vielos padavimo greitį ir suvirinimo įtampą, o papildomos korekcijos leidžia tiksliau pritaikyti lanką darbui.

Suvirinimo režimai ir jų paskirtis

MIG/MAG – suvirinimas viela

• Suvirinimo srovės diapazonas: 30–300 A.
• Įprastas sinerginis MIG, viengubo pulso ir dvigubo pulso režimai.
• Suvirinimas su apsauginėmis dujomis arba savisauge milteline viela, parinkus tinkamą poliškumą ir padavimo dalis.
• Vielos skersmenys: 0,8 / 0,9 / 1,0 / 1,2 mm, priklausomai nuo medžiagos ir programos.

MMA – suvirinimas glaistytais elektrodais

• Suvirinimo srovės diapazonas: 10–250 A.
• Reguliuojamos Hot Start ir Arc Force funkcijos.
• Įjungiama ir išjungiama VRD funkcija.
• Elektrodų skersmenys pagal instrukciją: 2,5 / 3,2 / 4,0 / 5,0 mm.

Lift TIG – suvirinimas nuolatine srove

• Suvirinimo srovės diapazonas: 10–300 A.
• Lankas uždegamas paliečiant ruošinį volframo elektrodu ir jį pakeliant.
• Reikalingas suderinamas TIG degiklis, argonas, reduktorius ir eksploatacinės dalys.

Aliuminio suvirinimui šiame aparate naudojamas MIG režimas su tinkama viela, argonu ir pritaikyta vielos tiekimo sistema. Lift TIG režimas yra DC, be AC funkcijos.

Double Pulse – daugiau siūlės ir šilumos kontrolės

Viengubas pulsas – režimas, kuriame suvirinimo srovė kaitaliojama tarp impulsinės ir bazinės vertės. Tinkamai parinkti nustatymai padeda kontroliuoti metalo pernešimą į suvirinimo vonelę ir sumažinti taškymąsi.

Dvigubas pulsas papildomai kaitalioja didesnės ir mažesnės energijos impulsų grupes. Ritmiškas energijos kitimas suteikia daugiau galimybių valdyti vonelę, šilumos įvedimą ir formuoti tolygiai banguotą siūlės paviršių.

• Naudingas suvirinant aliuminį ir atliekant darbus, kuriems svarbi siūlės išvaizda.
• Dvigubo pulso režimu reguliuojamas pulso dažnis, impulso plotis ir bazinės srovės parametras.
• Leidžia pritaikyti procesą prie medžiagos, ruošinio storio ir suvirinimo greičio.

Galutinis rezultatas priklauso nuo pasirinktos programos, vielos, dujų, ruošinio paruošimo ir suvirinimo technikos.

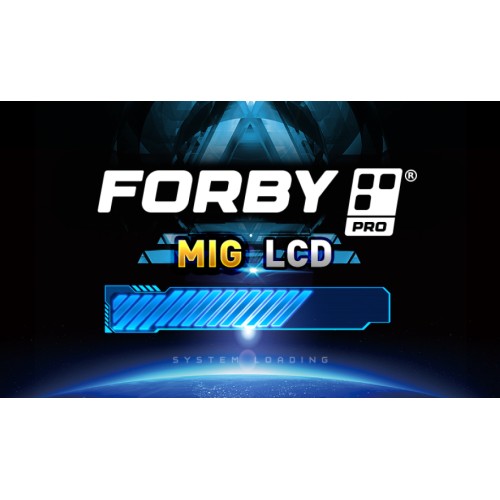

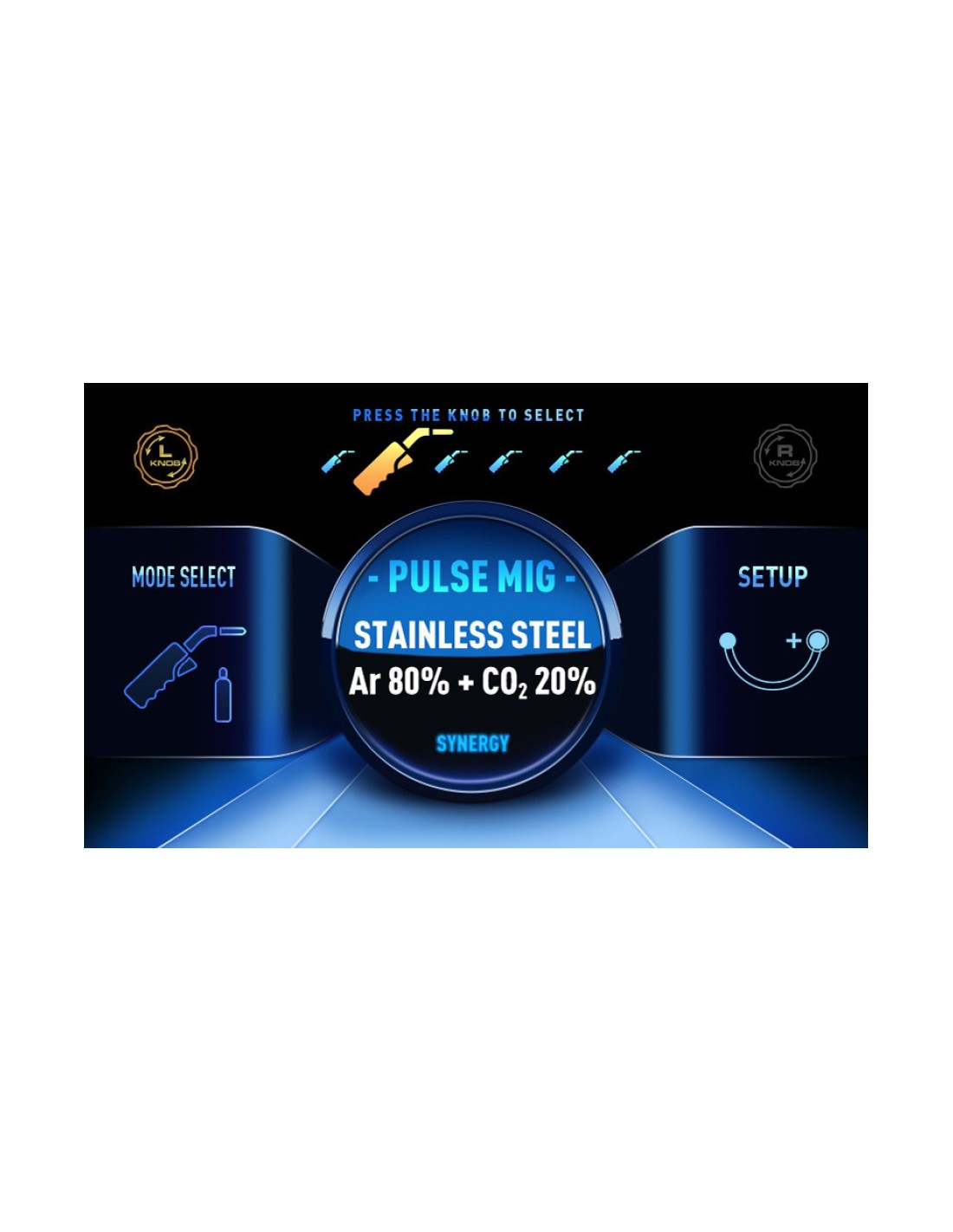

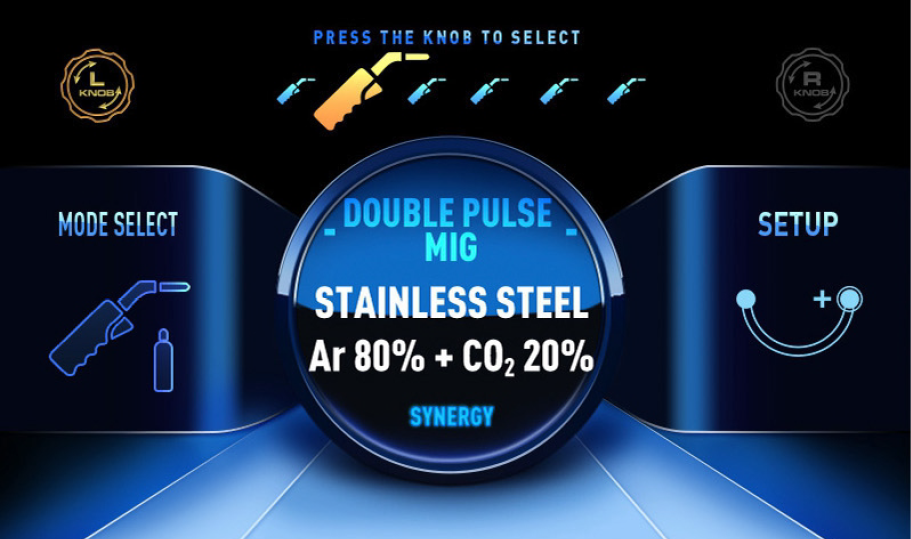

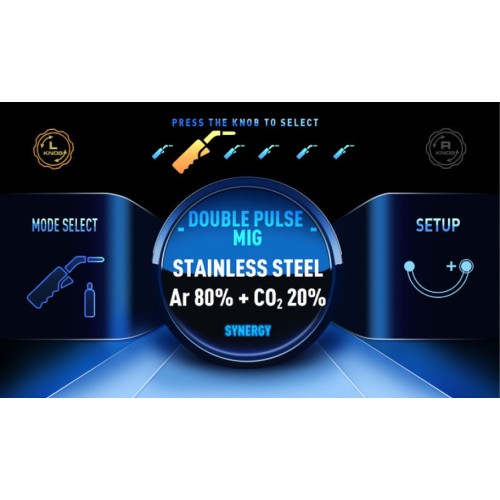

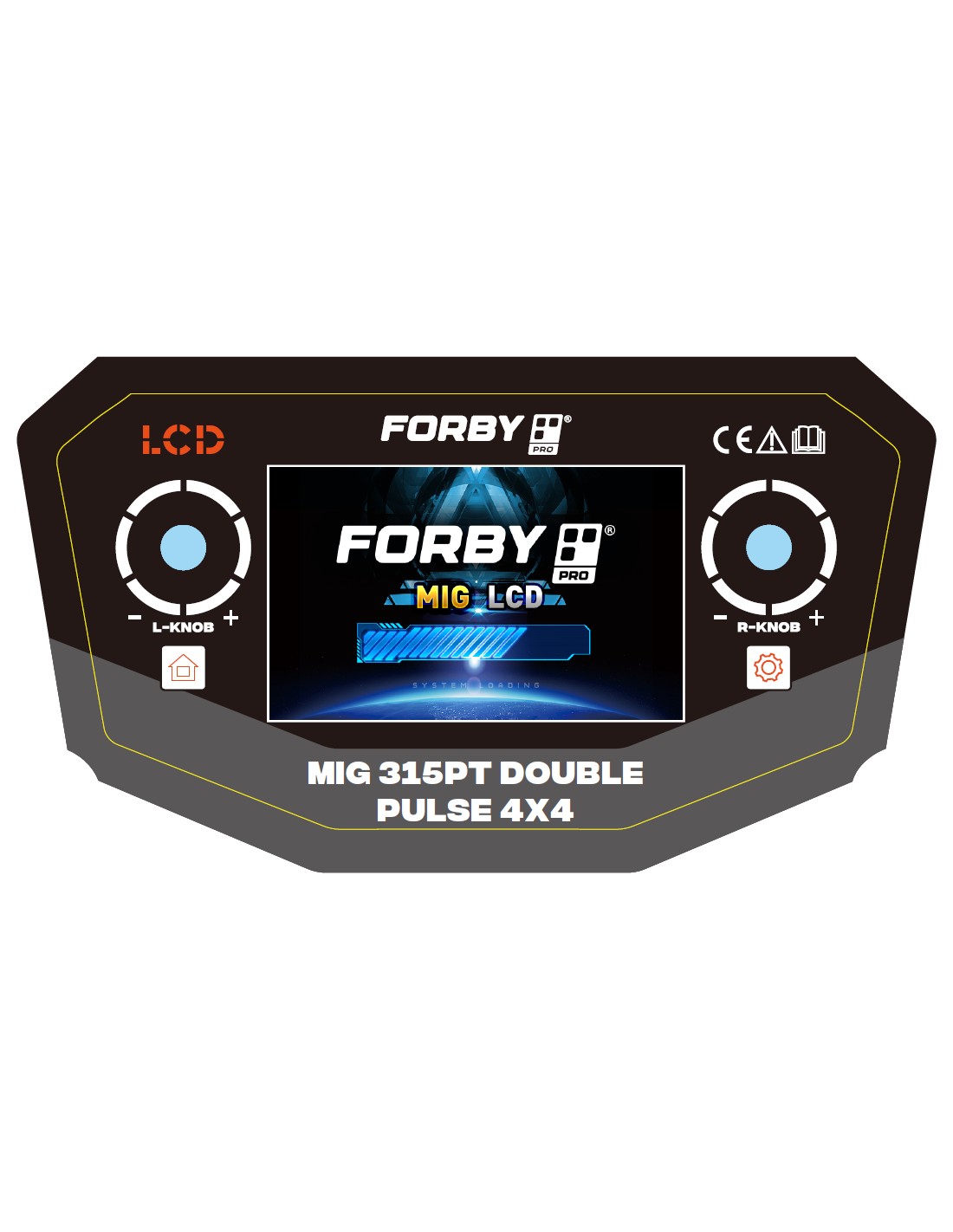

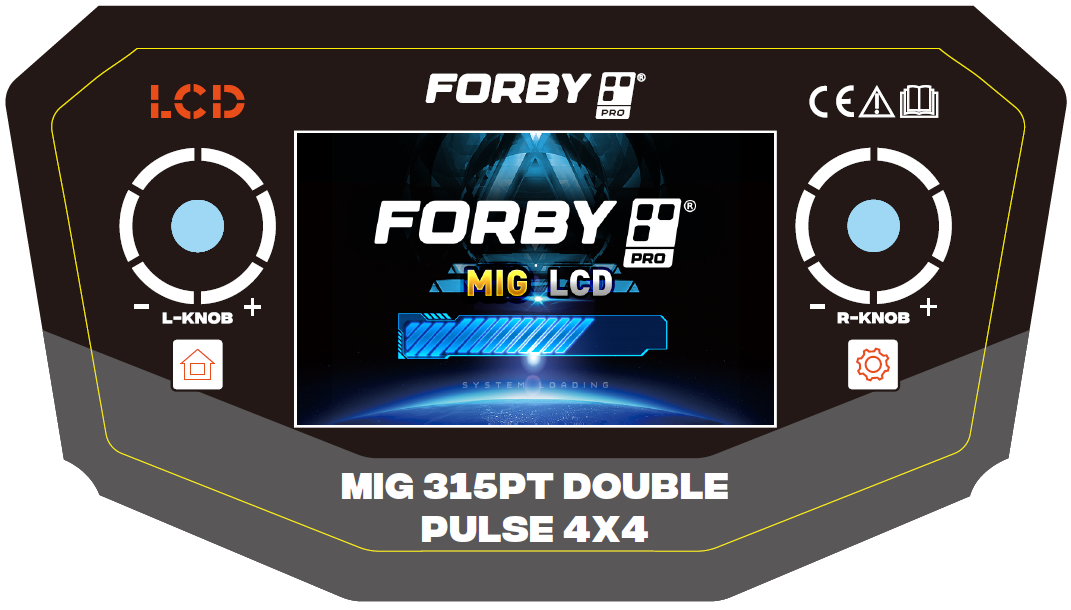

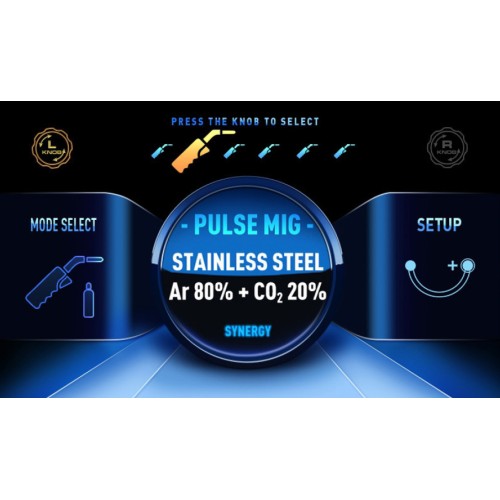

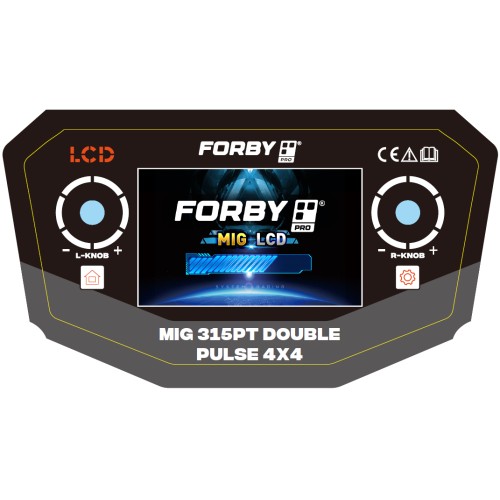

5″ LCD ekranas ir sinerginis valdymas

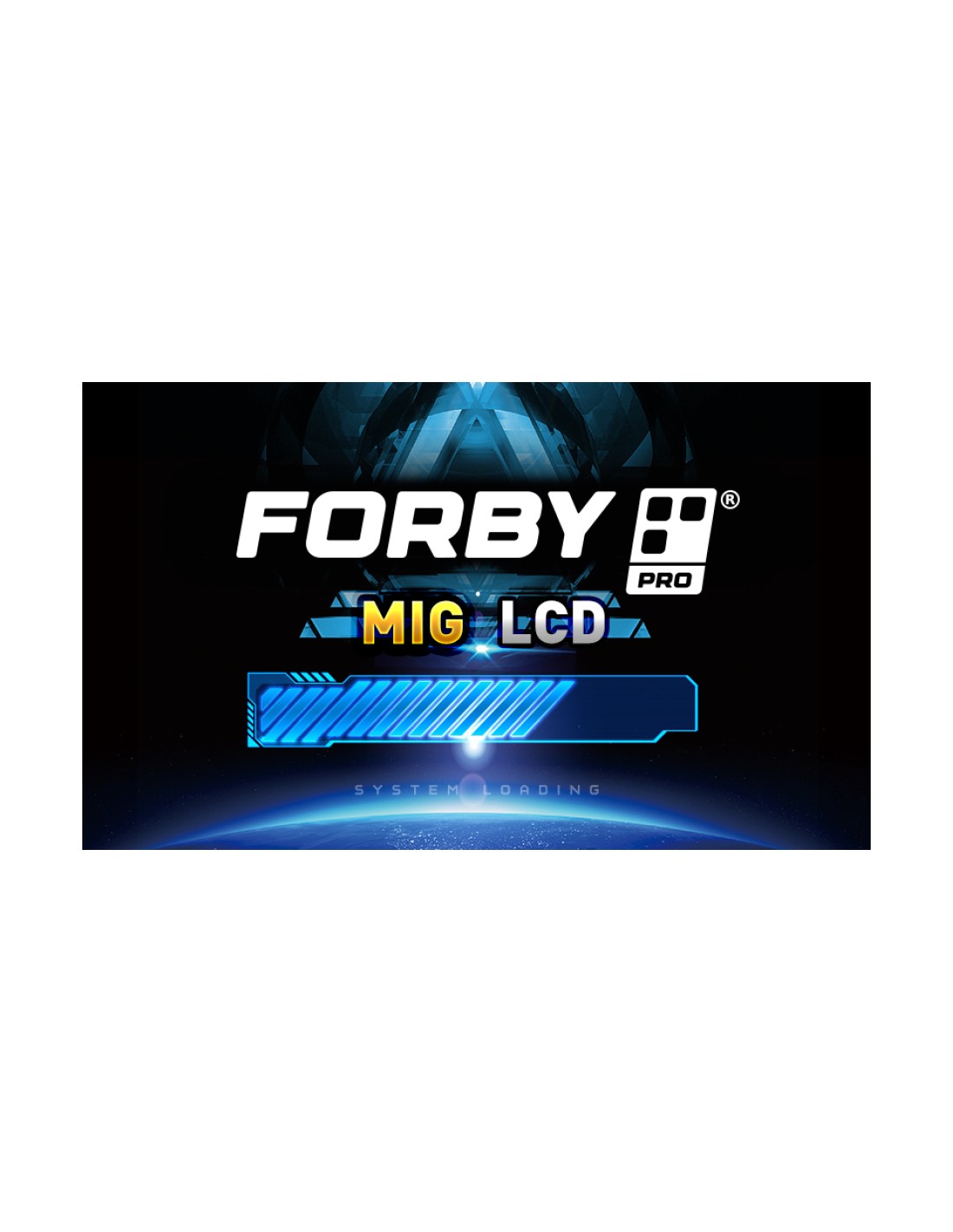

5 colių LCD ekrane pateikiami pasirinkto režimo nustatymai. Suvirinant galima stebėti faktinę suvirinimo srovę ir įtampą.

Sinerginis valdymas automatiškai suderina vielos padavimo greitį ir suvirinimo įtampą pagal pasirinktą programą. Tai palengvina pradinį nustatymą, o įtampos korekcija leidžia papildomai pritaikyti lanką.

• Medžiagos, vielos skersmens ir dujų pasirinkimas pagal programą.
• MIG įtampos korekcija: nuo –5 iki +5 V.
• Induktyvumo reguliavimas: nuo –10 iki +10.
• 2T / 4T degiklio mygtuko valdymas.
• Lėto vielos padavimo lanko uždegimo metu nustatymas.
• Dujų tiekimo po suvirinimo trukmės reguliavimas.

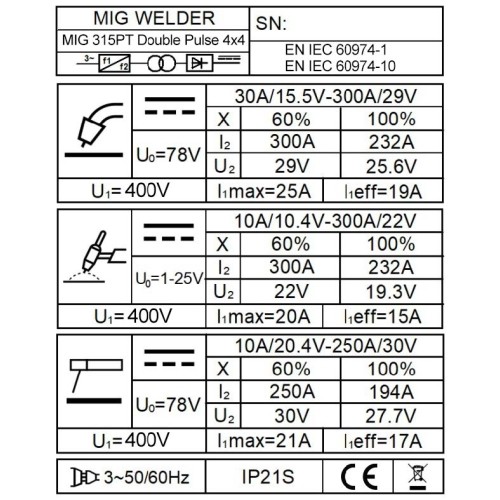

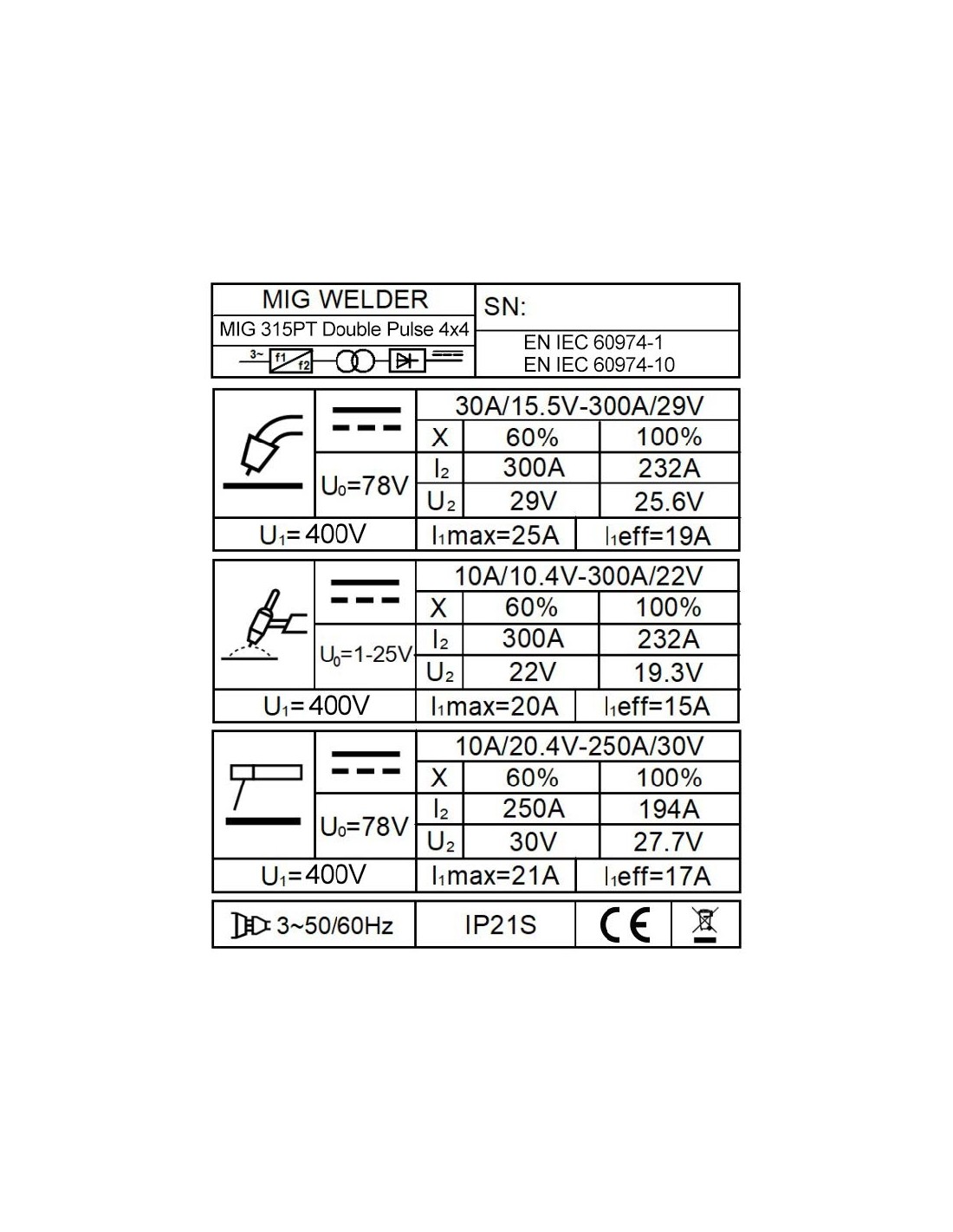

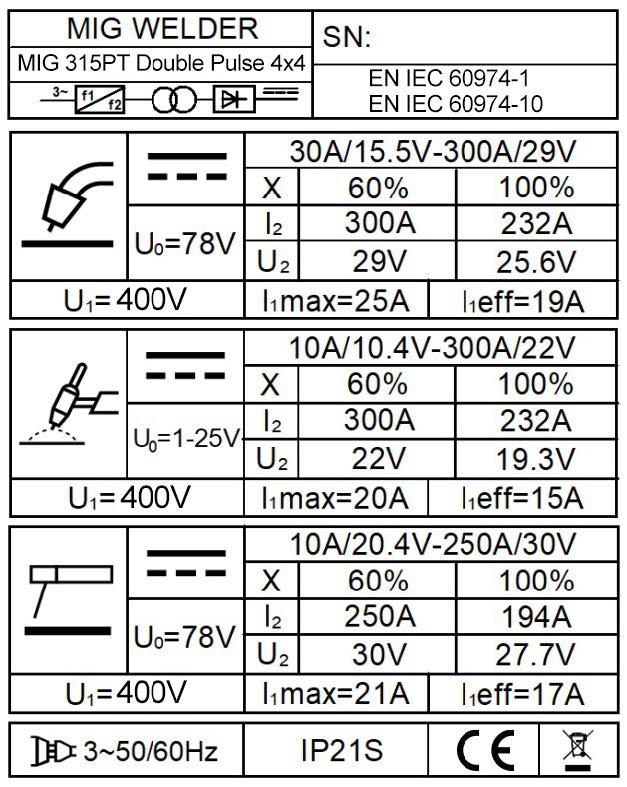

Darbo ciklas pagal aparato parametrų lentelę

Darbo ciklas nurodo, kokią 10 minučių laikotarpio dalį galima suvirinti konkrečia srove. Šiam modeliui 60 % darbo ciklas nurodytas esant 40 °C aplinkos temperatūrai.

60 % prie 300 A MIG arba Lift TIG režimu reiškia 6 minutes suvirinimo ir 4 minutes aušinimo per 10 minučių ciklą.

100 % darbo ciklas reiškia nepertraukiamą darbą lentelėje nurodyta srove pagal vardines sąlygas. Aukšta aplinkos temperatūra ar ribotas aušinimas gali sumažinti leistiną apkrovą.

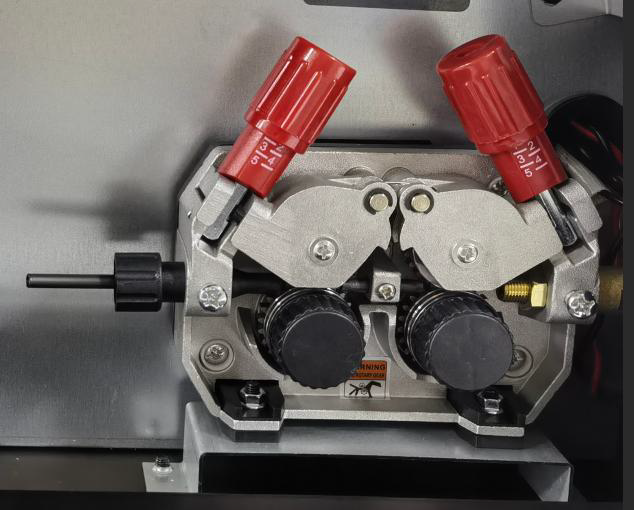

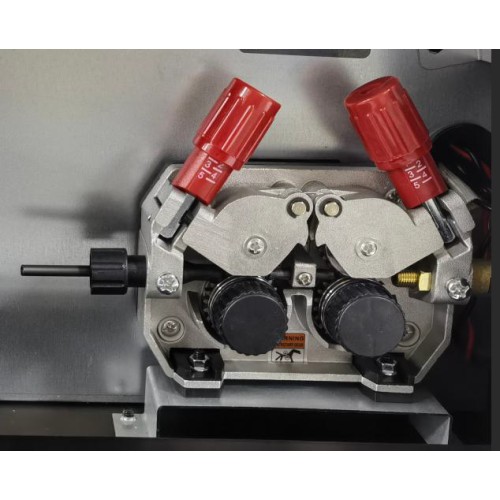

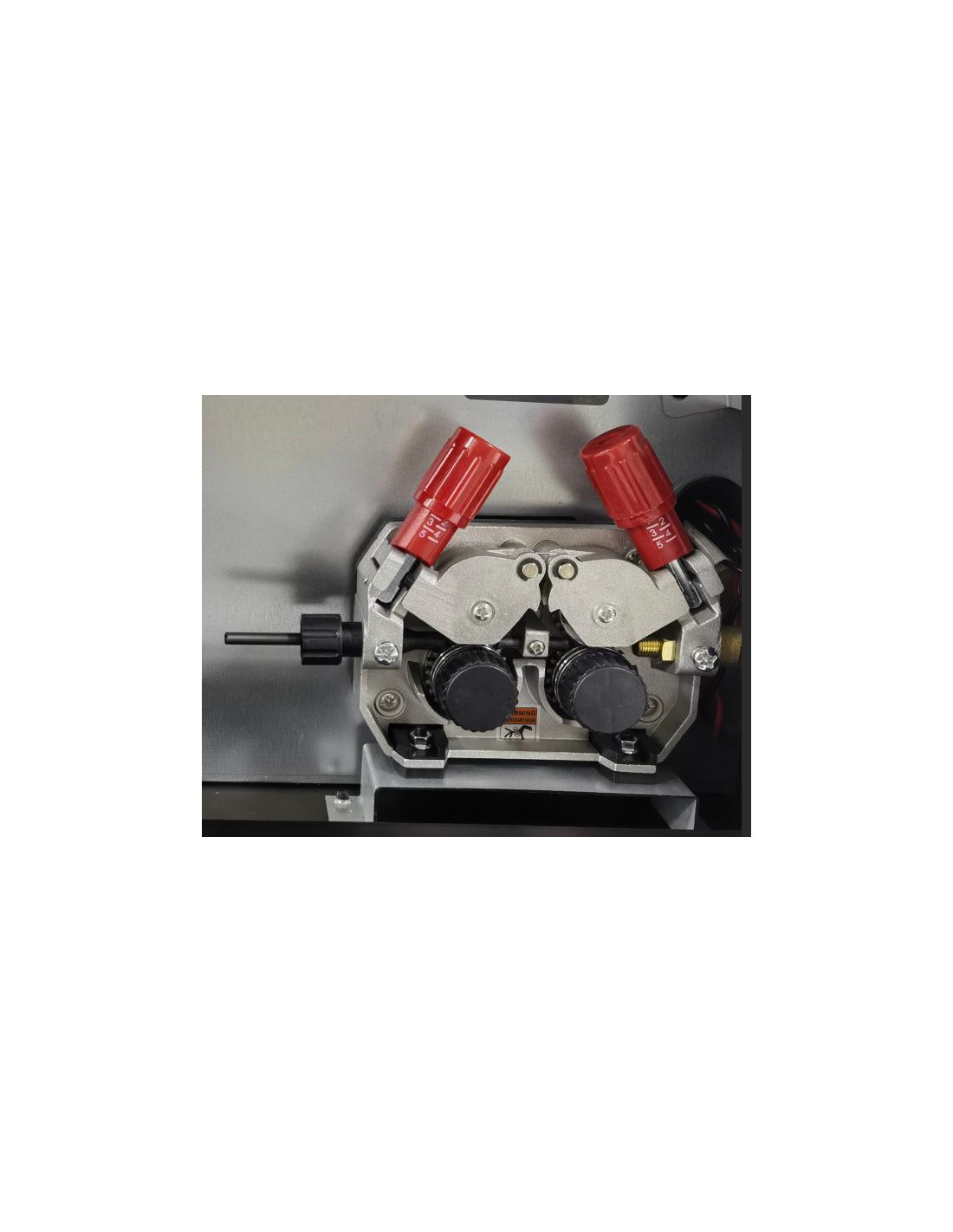

4x4 – keturių ritinėlių vielos padavimo mechanizmas

Keturių ritinėlių mechanizmas padeda tolygiai tiekti suvirinimo vielą į degiklį. Tinkamas prispaudimas ir ritinėlių profilis ypač svarbūs dirbant su minkštesne aliuminio viela.

Aparatas pritaikytas 5 ir 15 kg vielos ritėms. Atidaromas šoninis skyrius suteikia prieigą prie ritės, padavimo mechanizmo ir prispaudimo reguliavimo.

• V profilio ritinėliai: plieninei vielai.
• U profilio ritinėliai: aliuminio vielai.
• K profilio ritinėliai: atitinkamai miltelinei vielai; standartinės komplektacijos sąraše jie nenurodyti.

Vielos medžiagą ir skersmenį turi atitikti ritinėliai, kontaktinis antgalis bei degiklio šarvas. Pernelyg didelis prispaudimas gali deformuoti vielą ir didinti mechanizmo dėvėjimąsi.

Matmenys ir darbo vietos paruošimas

22,5 kg grynojo svorio aparatas talpina vielos ritę ir keturių ritinėlių padavimo mechanizmą viename korpuse.

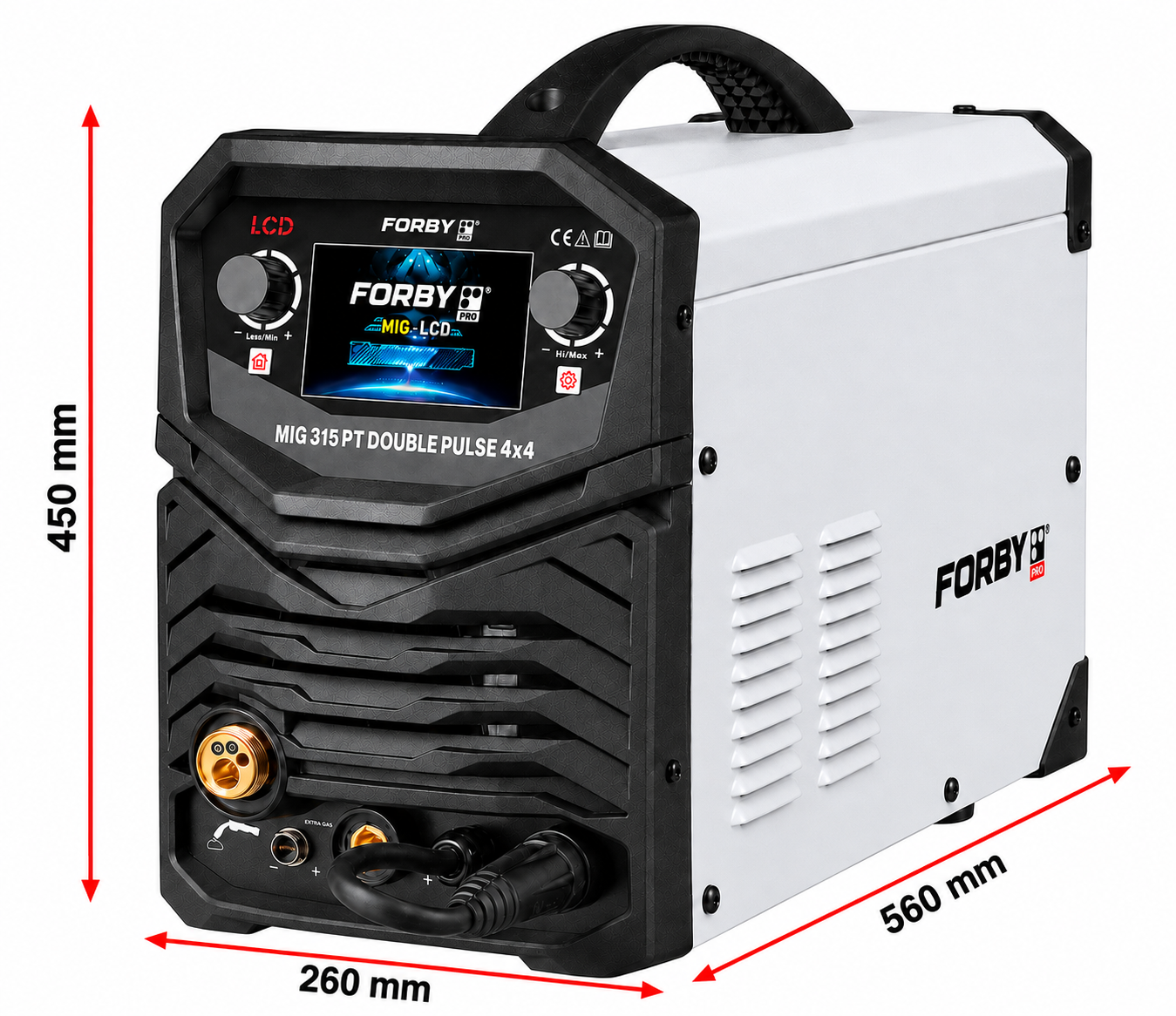

• Aparato matmenys: 560 × 255 × 445 mm.
• Pakuotės matmenys: 630 × 365 × 515 mm.
• Aušinimas: priverstinis oru, naudojant ventiliatorių.
• Šoninis skyrius patogiam vielos ritės ir padavimo mechanizmo pasiekimui.
• Priekyje išdėstytos jungtys degikliui ir suvirinimo kabeliams.

Aparatą pastatykite ant stabilaus paviršiaus, neuždenkite ventiliacijos angų ir aplink jį palikite bent 30 cm laisvos erdvės oro cirkuliacijai.

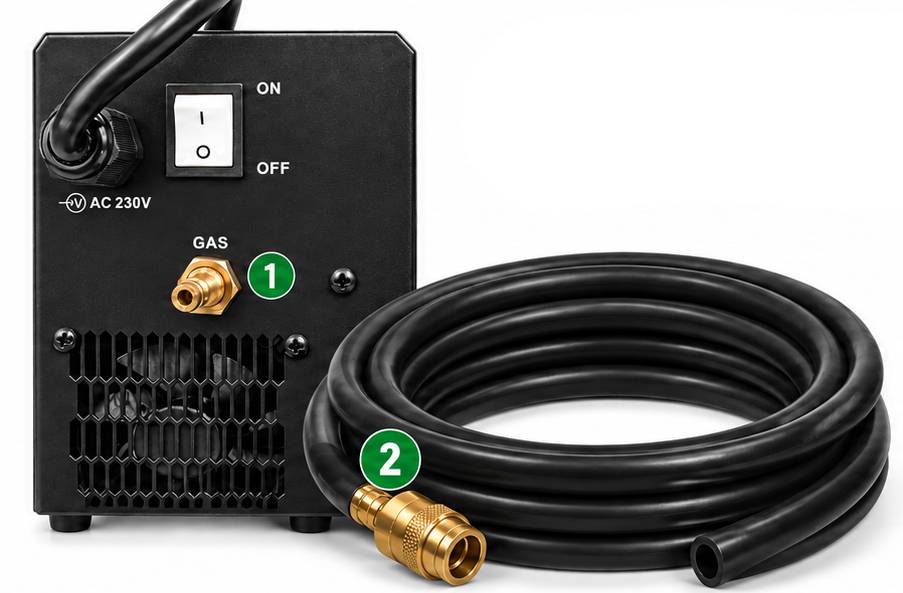

GREITAS IR PATOGUS DUJŲ ŽARNOS PRIJUNGIMAS

1. Integruota greitoji dujų jungtis leidžia lengvai ir greitai prijungti arba atjungti dujų žarną. Tai sutrumpina aparato paruošimo darbui laiką ir palengvina jo perkėlimą bei transportavimą.

2. Komplekte pateikiama 3 metrų slėgiui atspari dujų žarna su greitąja jungtimi aparato pusėje. Optimalus žarnos ilgis suteikia daugiau laisvės patogiai išdėstyti suvirinimo aparatą ir dujų balioną darbo vietoje.

TVIRTOS, DIDESNEI APKROVAI PRITAIKYTOS JUNGTYS

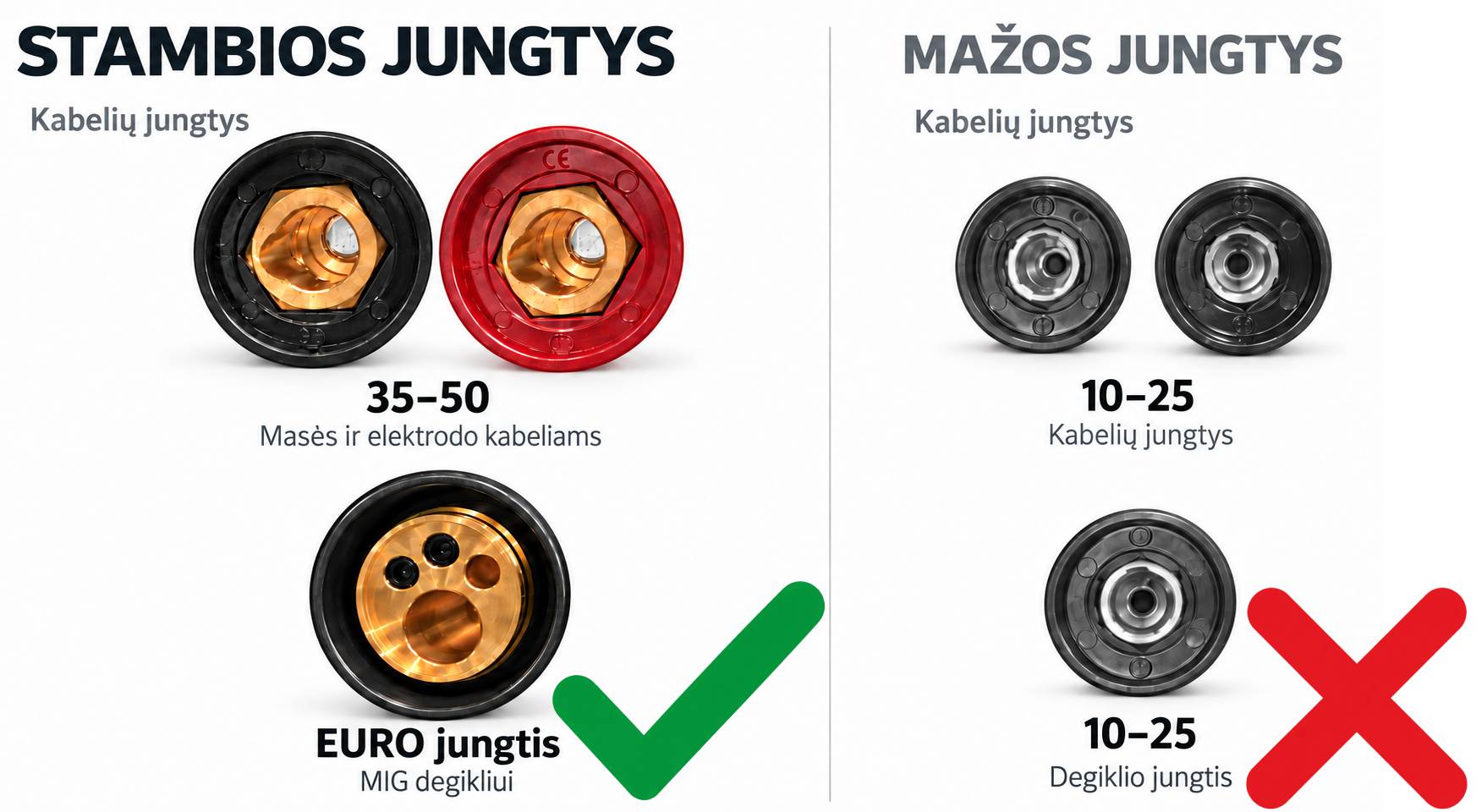

Stambios 35–50 suvirinimo kabelių jungtys užtikrina patikimą kontaktą ir stabilų srovės perdavimą. Jos pritaikytos didesnei apkrovai, padeda sumažinti jungčių kaitimą bei energijos nuostolius. Palyginti su biudžetinės klasės aparatais, kuriuose dažniau naudojamos 10–25 jungtys, 35–50 suvirinimo kabelių jungtys suteikia papildomą patikimumo rezervą.

Standartinė EURO jungtis MIG degikliui vienu sujungimu sujungia suvirinimo srovės, dujų, vielos padavimo ir valdymo kontaktus. Degiklį galima greitai prijungti, atjungti ar lengvai pakeisti kitu suderinamu MIG degikliu, o srieginis fiksavimas užtikrina tvirtą jungtį darbo metu.

FORBY suvirinimo įranga orientuota į kokybę, ilgaamžiškumą ir patogų naudojimą, todėl net kompaktiškuose aparatuose naudojami aukštesnės komplektacijos sprendimai, kaip kad – stambios 35–50 kabelių jungtys ir universali EURO jungtis MIG degikliui.

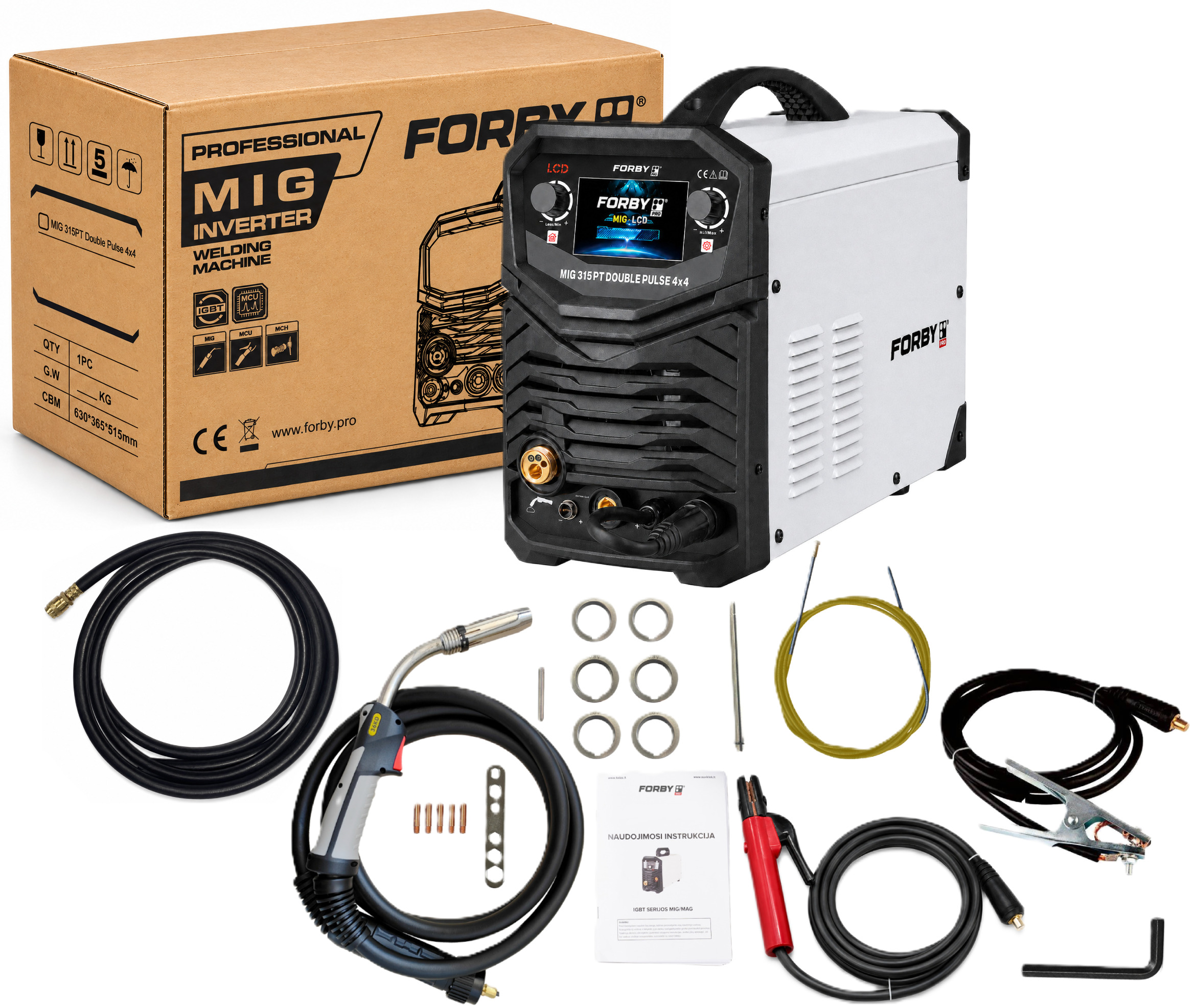

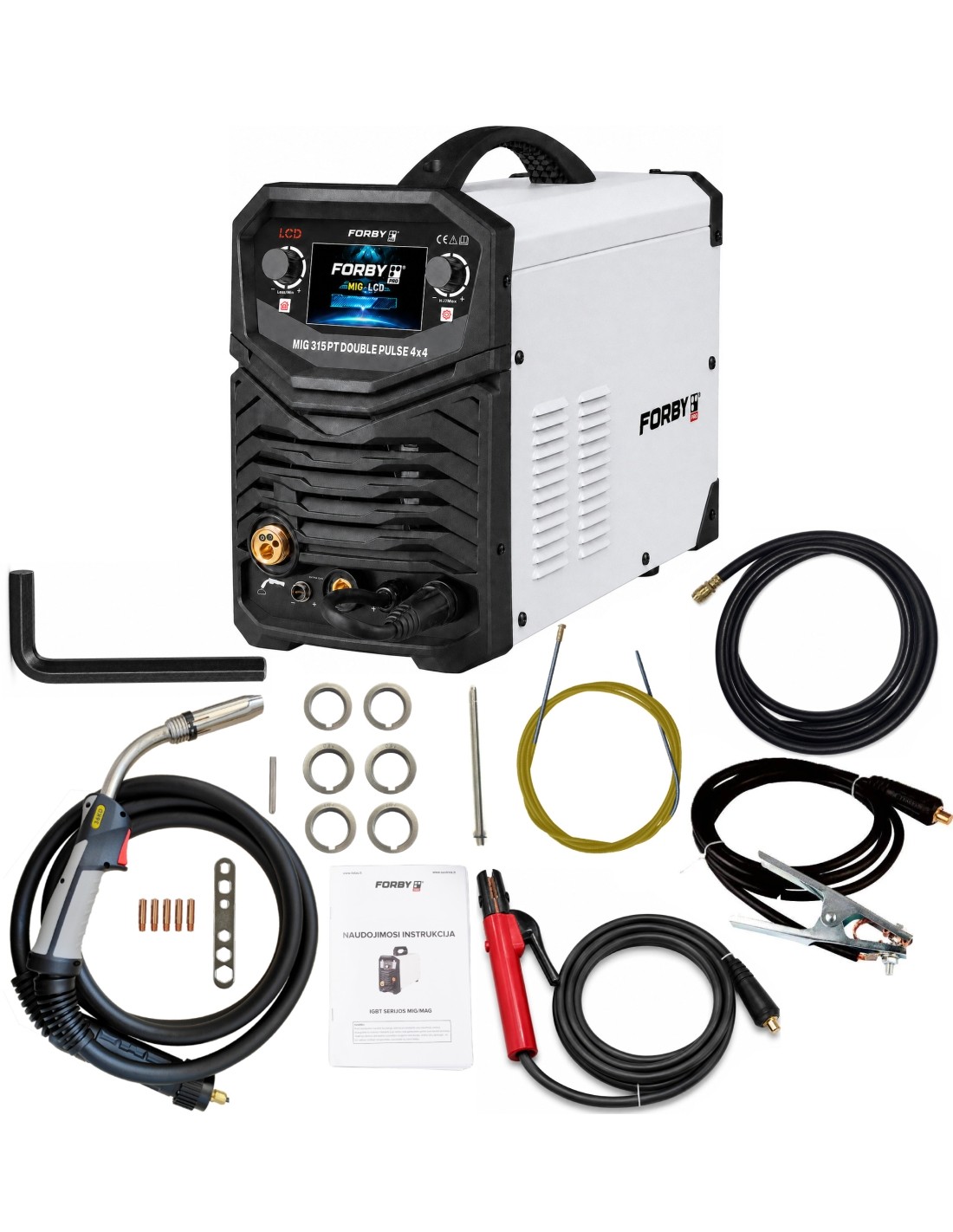

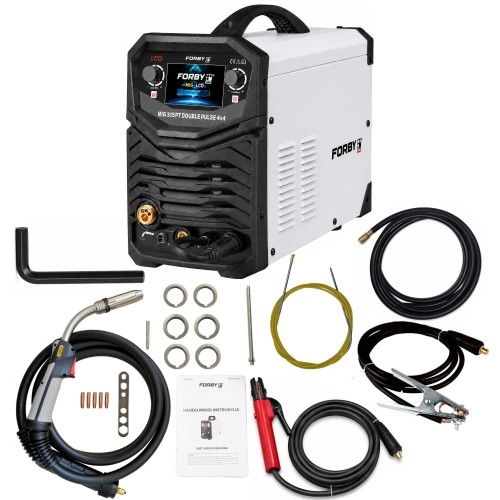

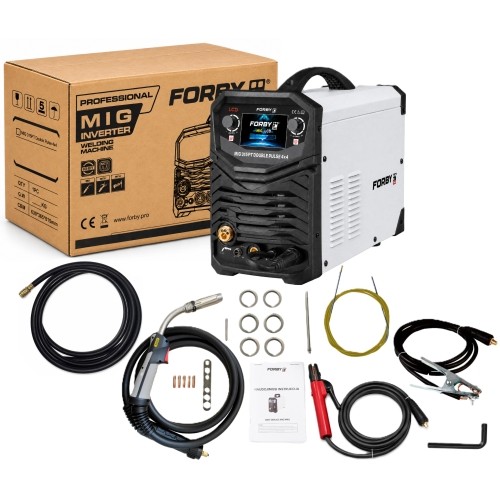

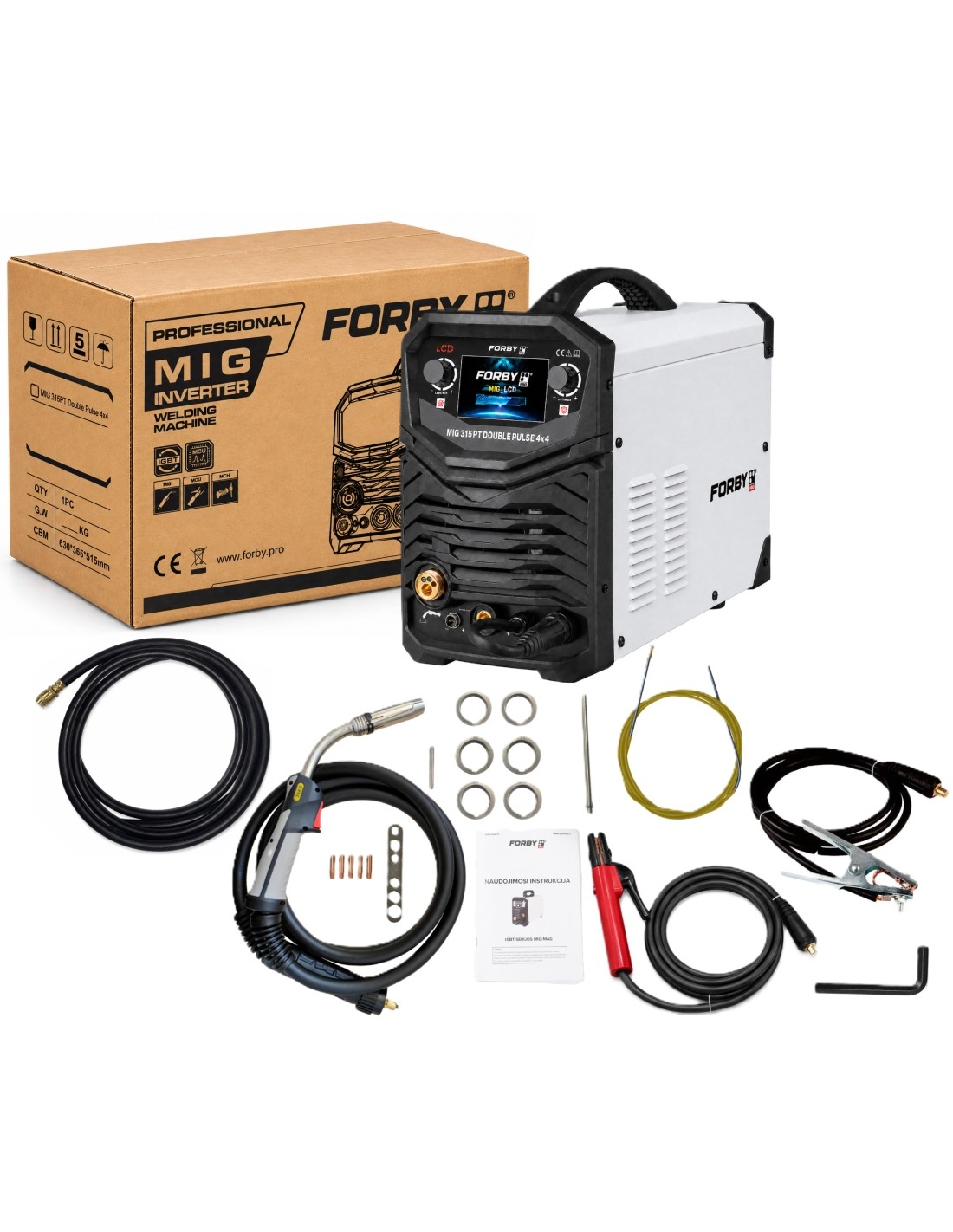

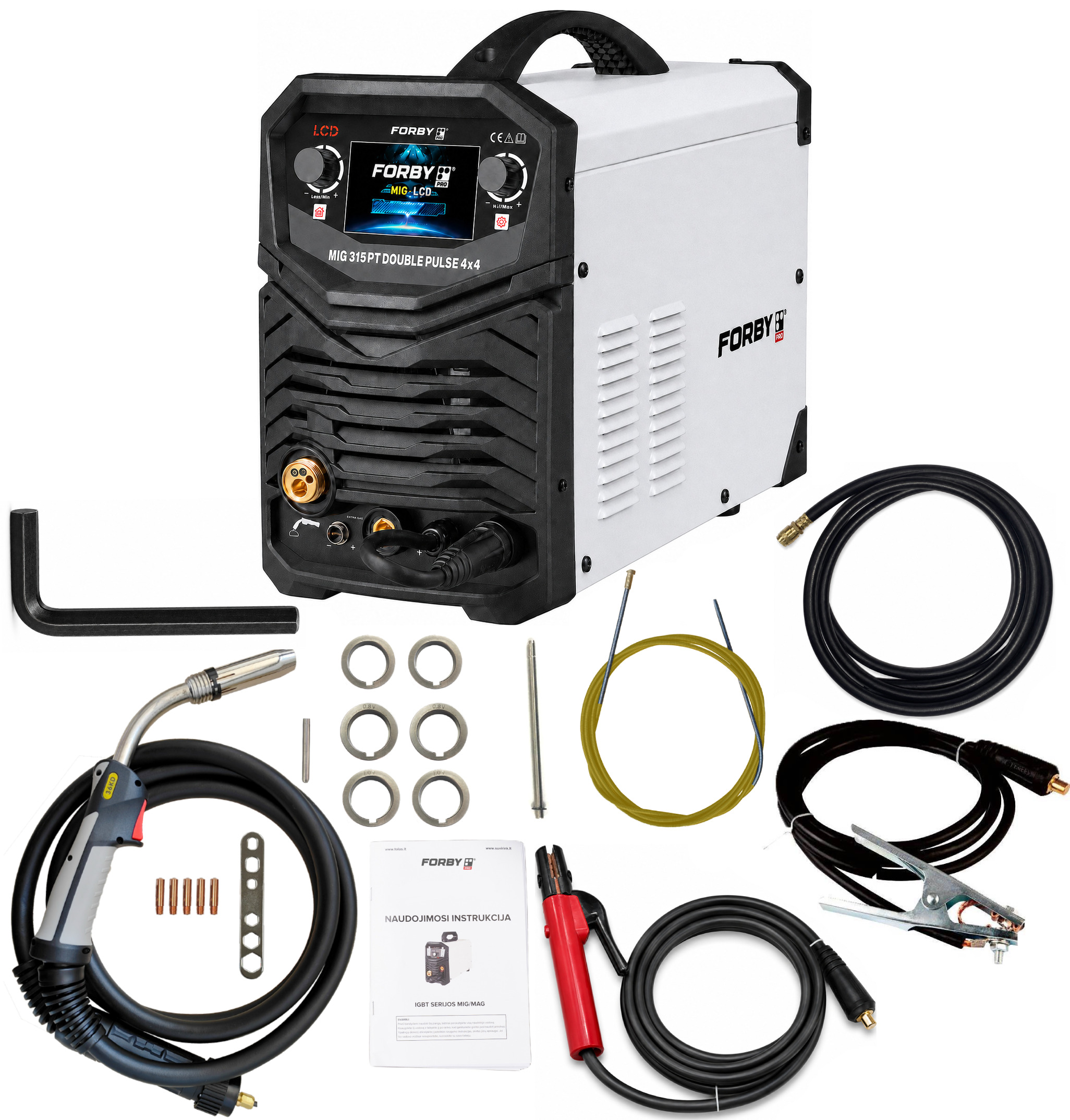

Komplektaciją sudaro

• Suvirinimo aparatas FORBY® MIG 315PT Double Pulse 4x4.

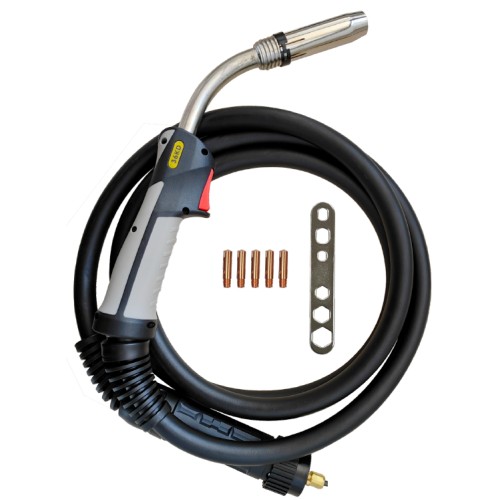

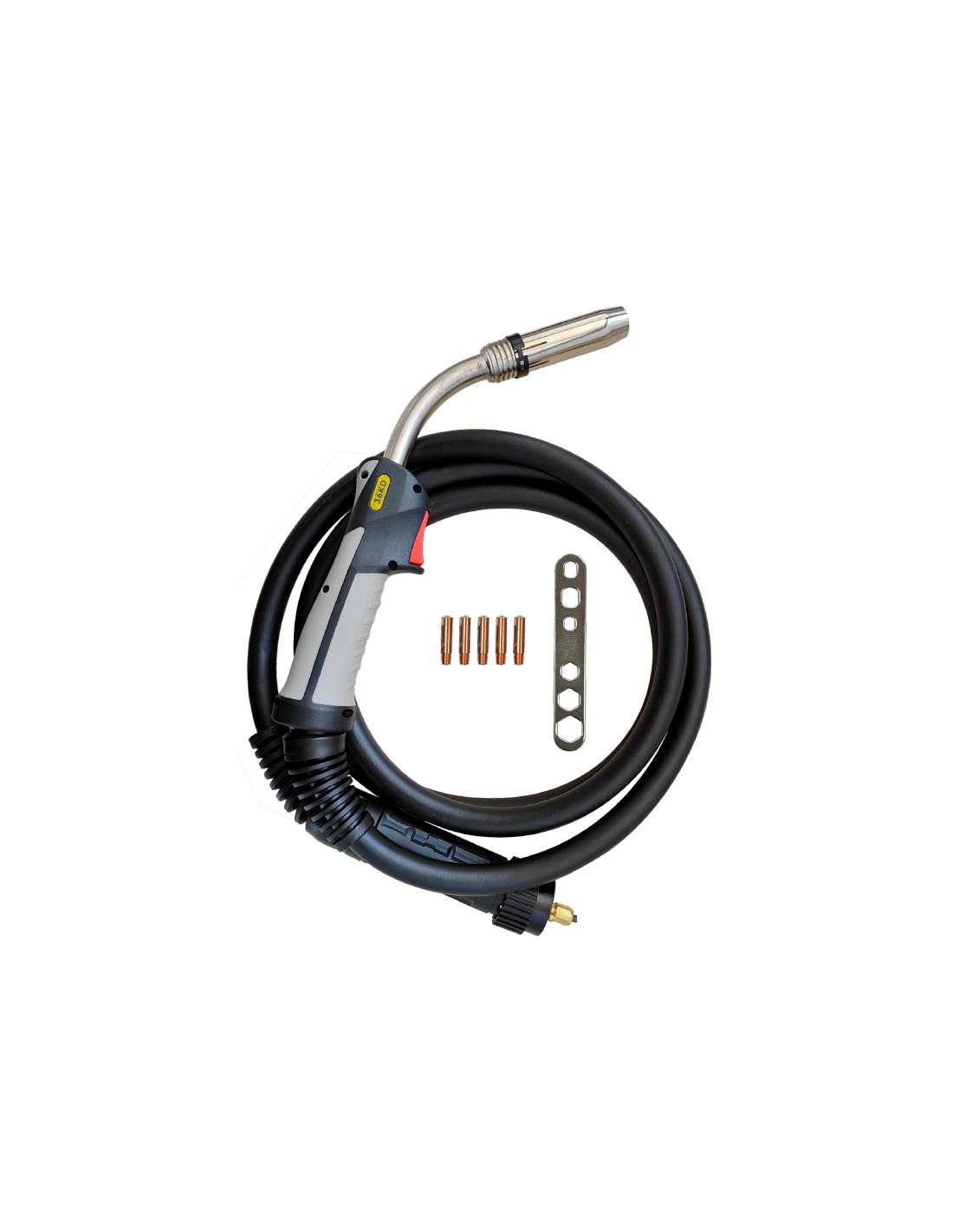

• MIG degiklis 36KD, 3 m, su EURO jungtimi, sumontuotu 1,0 mm kontaktiniu antgaliu ir plieniniu šarvu (plienui).

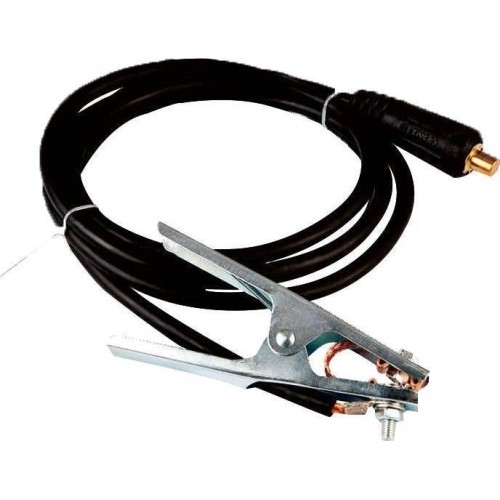

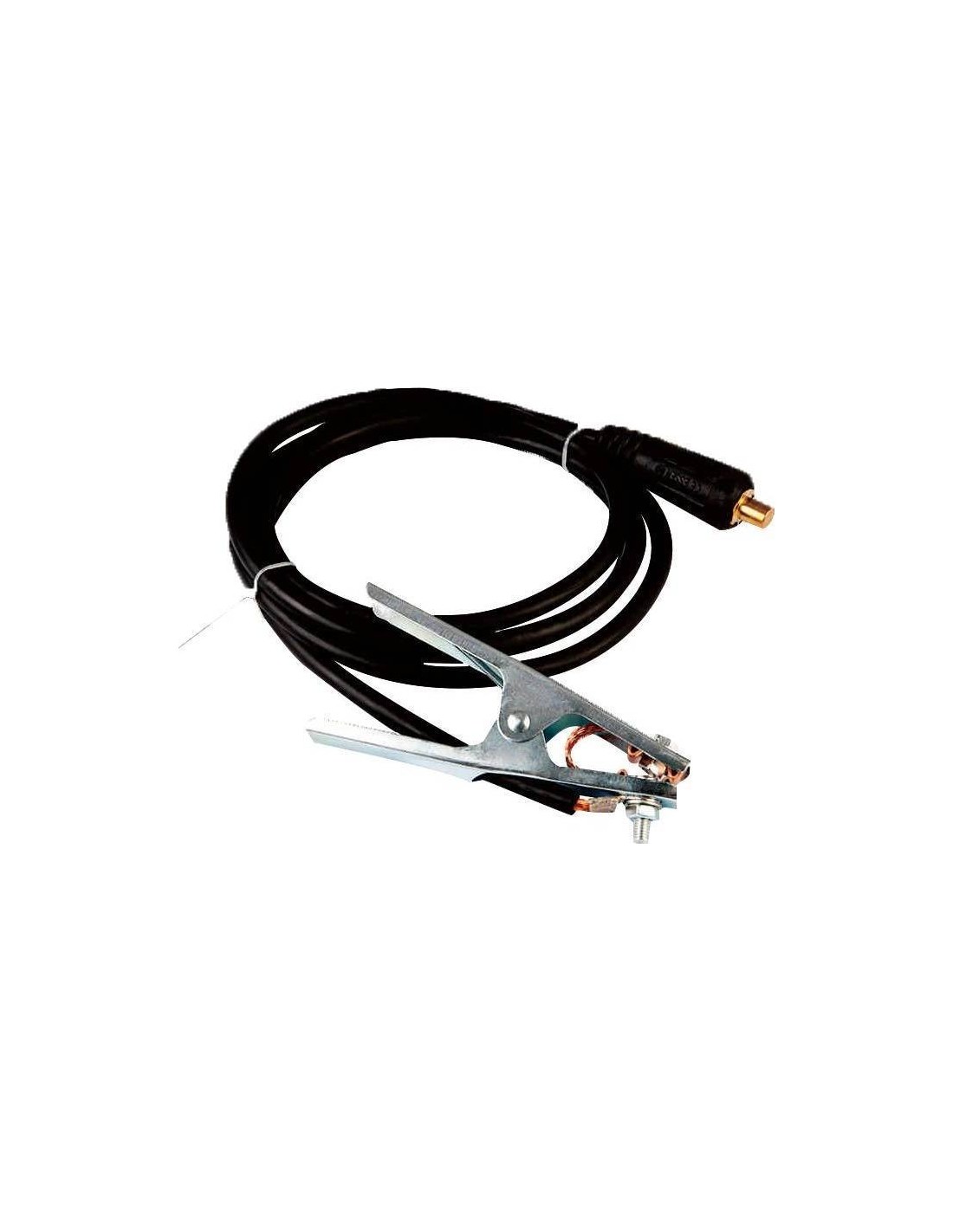

• Masės gnybtas 300 A su 3 m kabeliu – 35 mm² varinis laidininkas, 35–50 tipo kištukas.

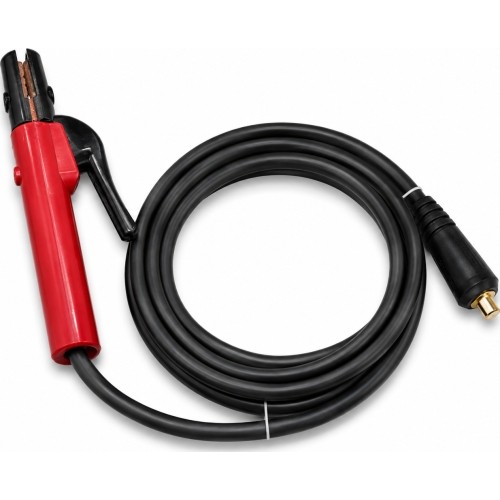

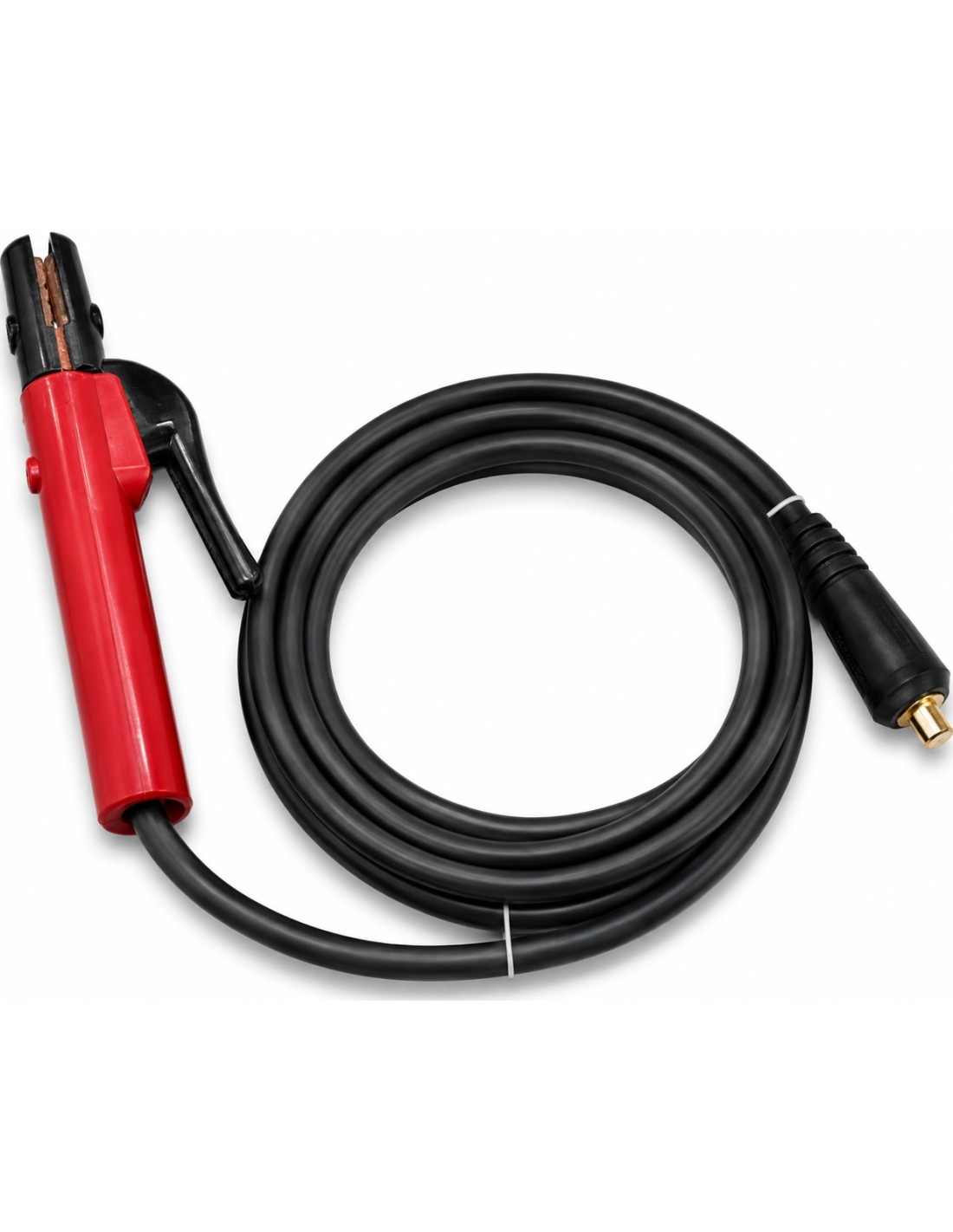

• Elektrodų laikiklis 600 A su 3 m kabeliu – 35 mm² varinis laidininkas, 35–50 tipo kištukas.

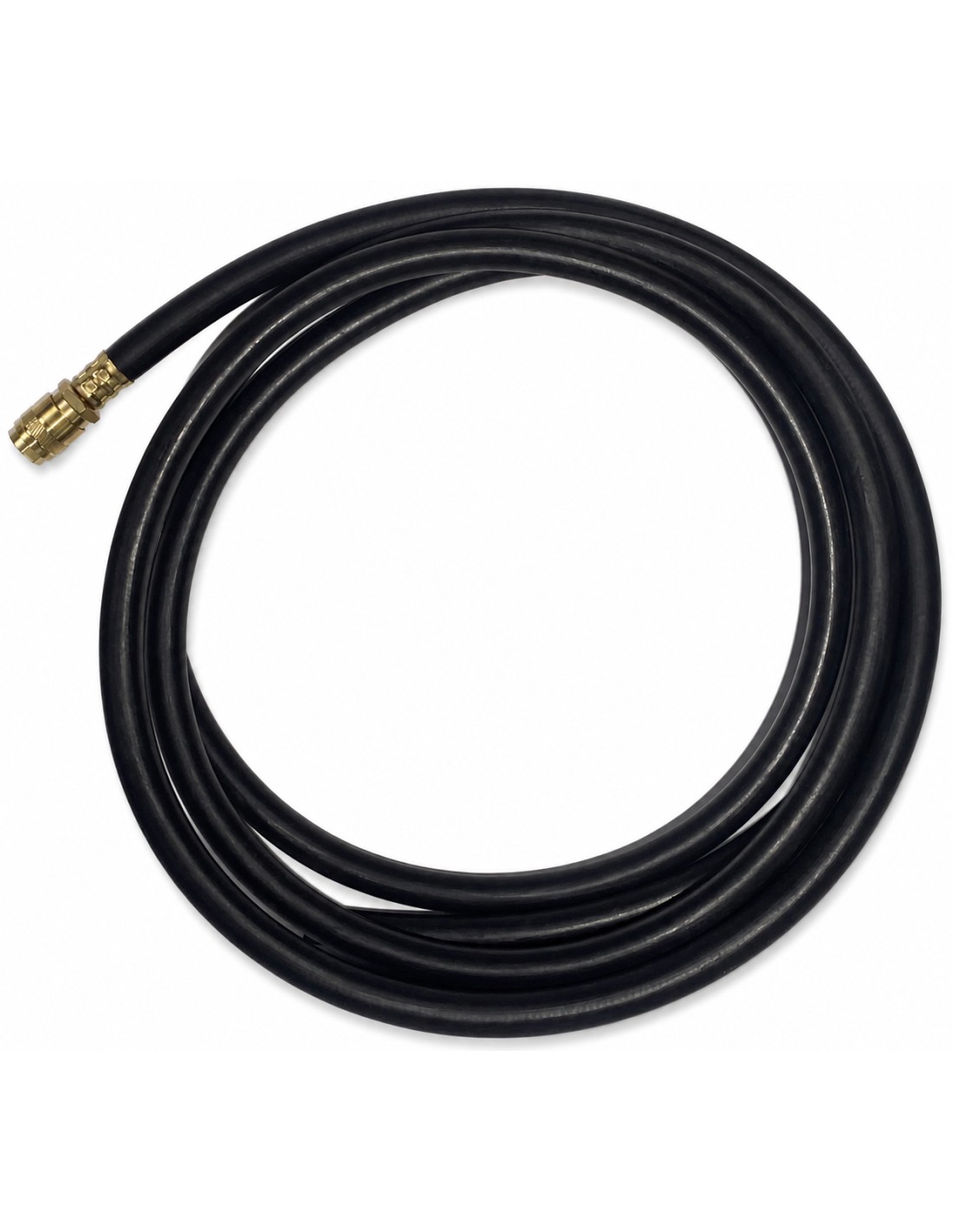

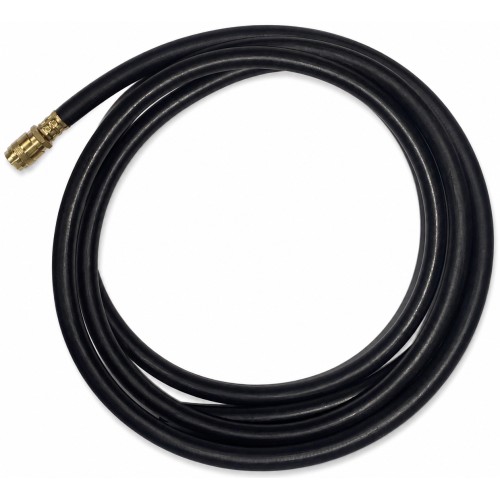

• Dujų žarna, 3 m, su greitąja jungtimi NW5 ir 1 apkaba; vidinis skersmuo – 6 mm, išorinis – 13 mm.

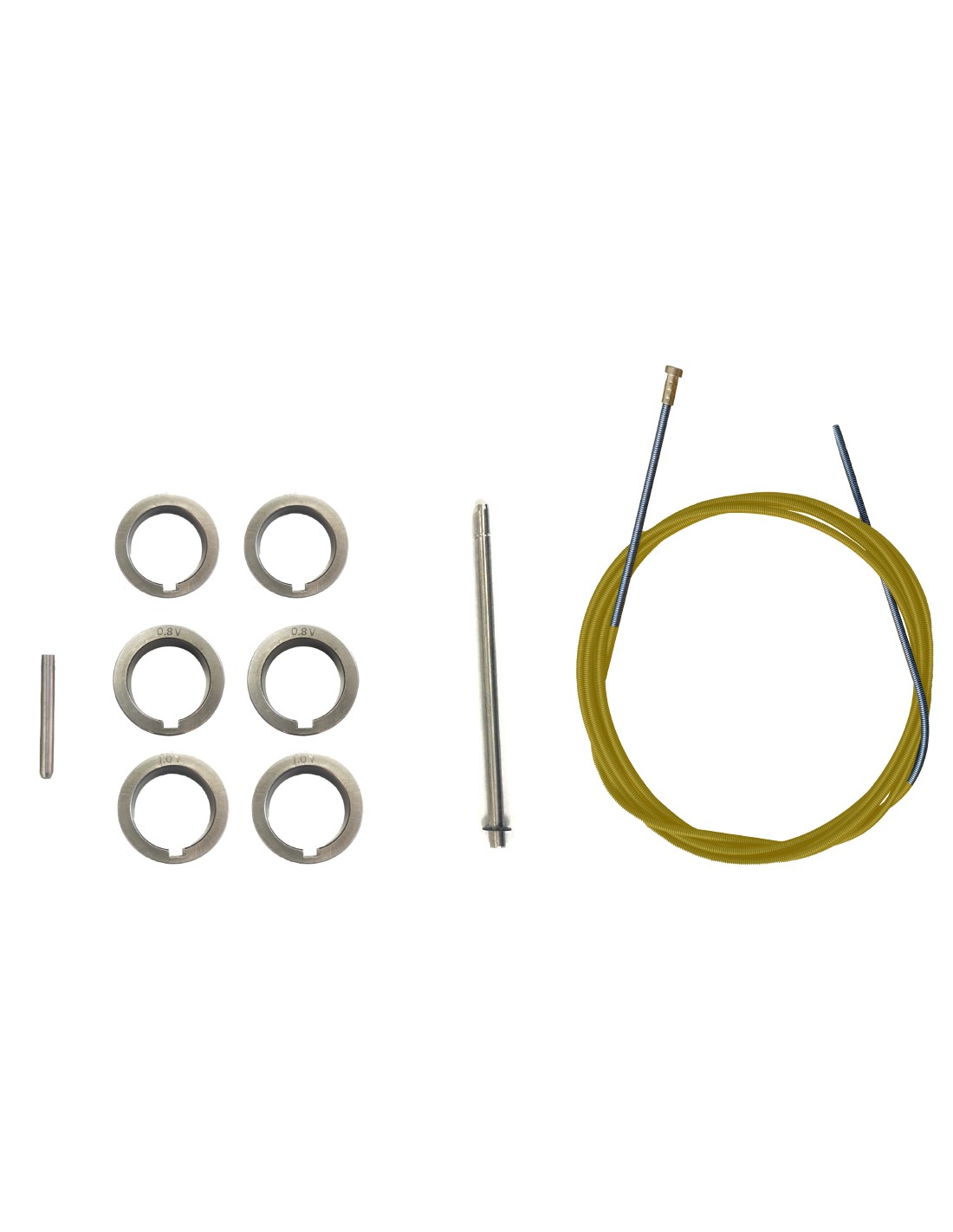

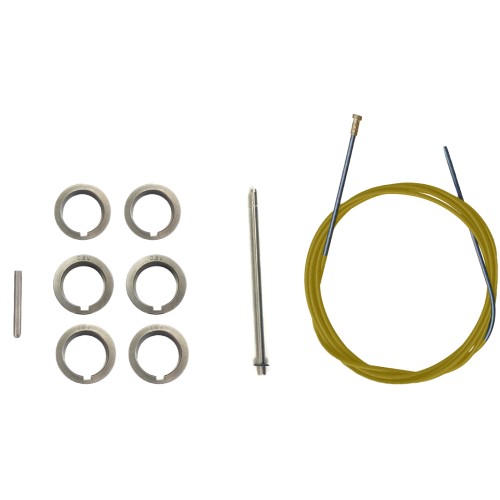

• 2 V profilio ritinėliai 0,8–1,0 mm ir prispaudimo ritinėliai – sumontuoti vielos padavimo mechanizme.
• 2 papildomi V profilio ritinėliai 1,0–1,2 mm – plieninei vielai.
• 4 papildomi U profilio ritinėliai 1,0–1,2 mm – aliuminio vielai.
• Vielos padavimo mechanizmo įvedimo kreipiklis ir EURO jungties vielos kreipiklis.
• Teflono šarvas (aliuminiui) – 1 vnt.
• Papildomi kontaktiniai antgaliai: 0,8 / 1,0 / 1,2 mm – po 1 vnt.
• Papildomi kontaktiniai antgaliai aliuminio vielai: 1,0 / 1,2 mm – po 1 vnt.
• Degiklio priežiūros raktas – 1 vnt.
