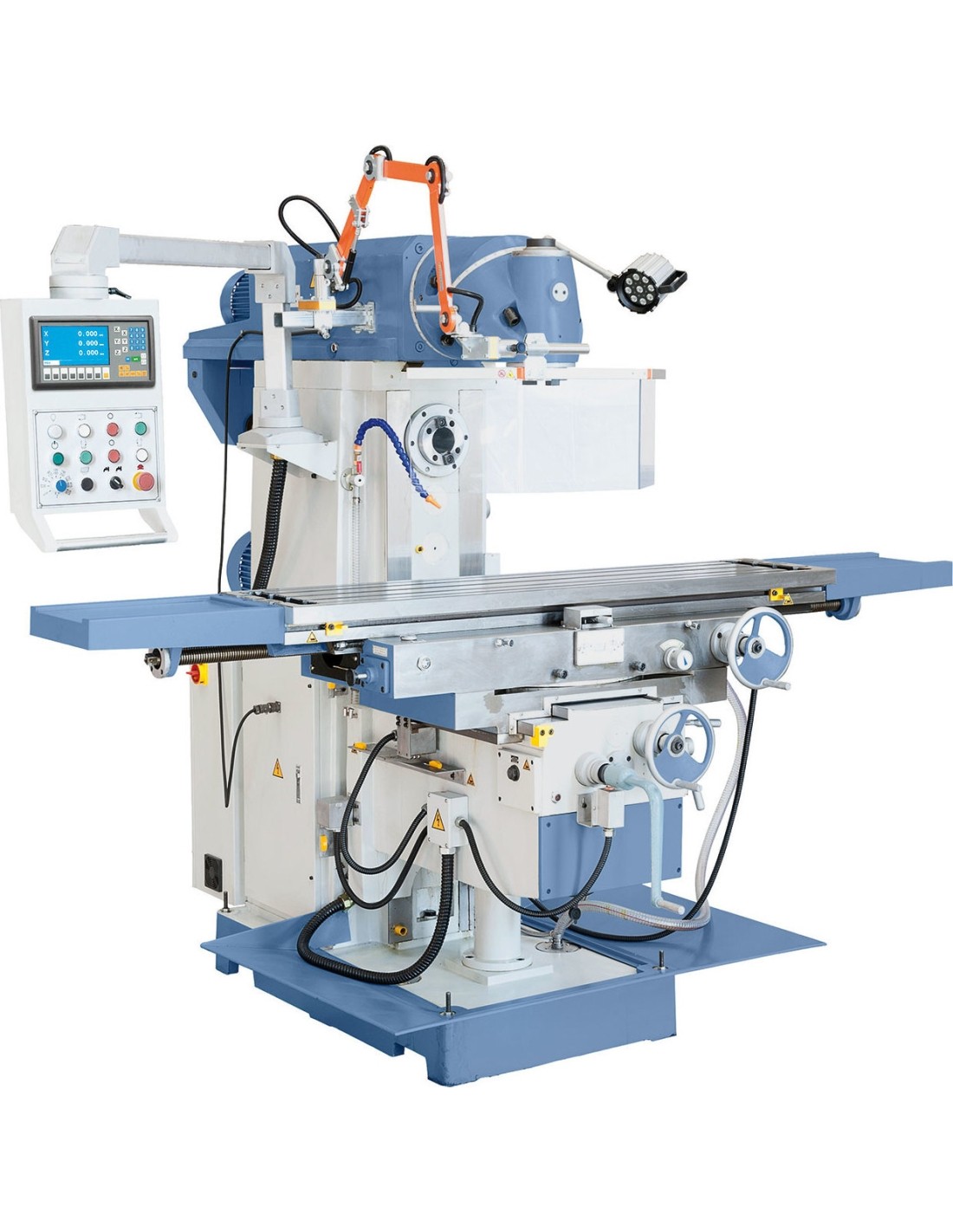

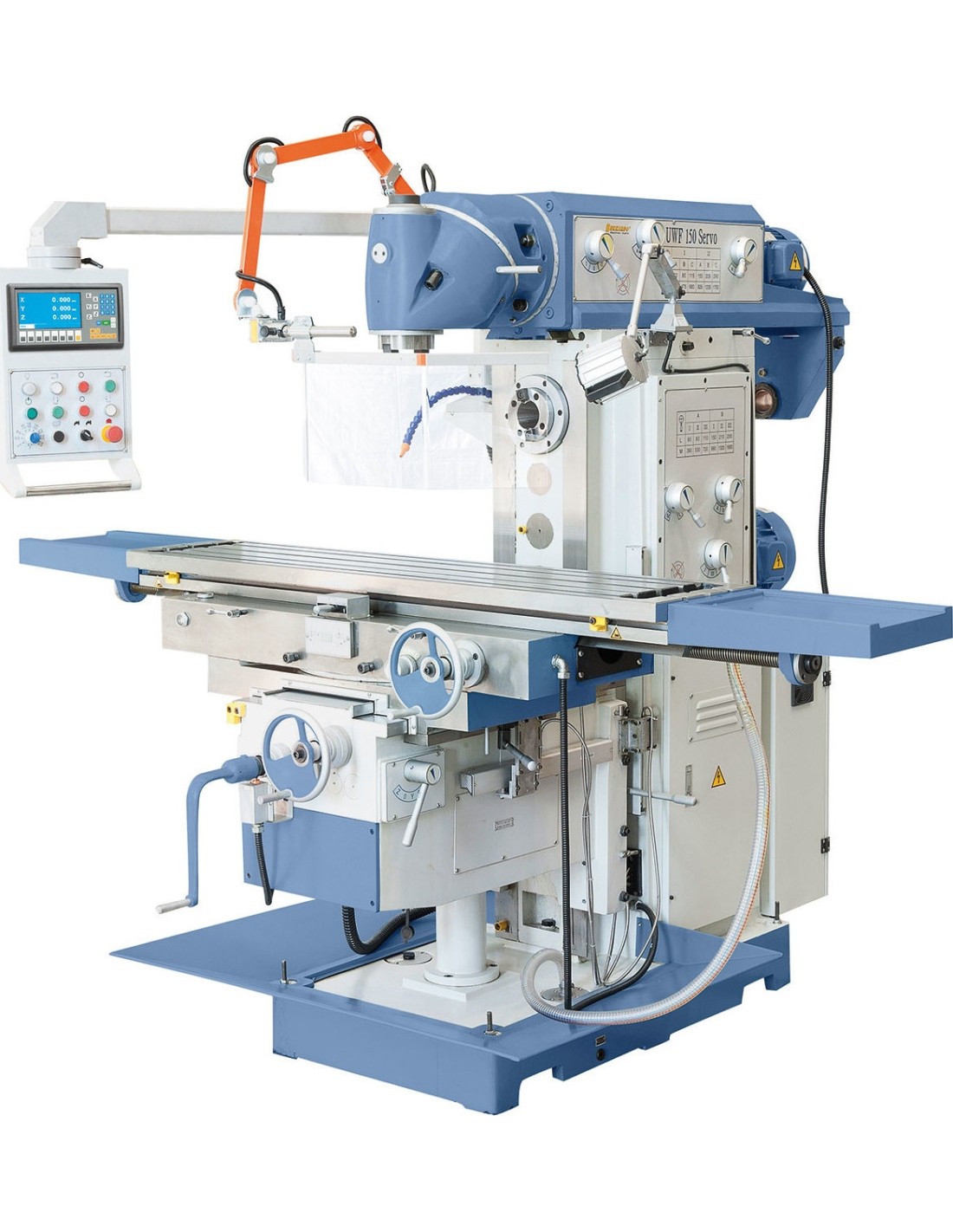

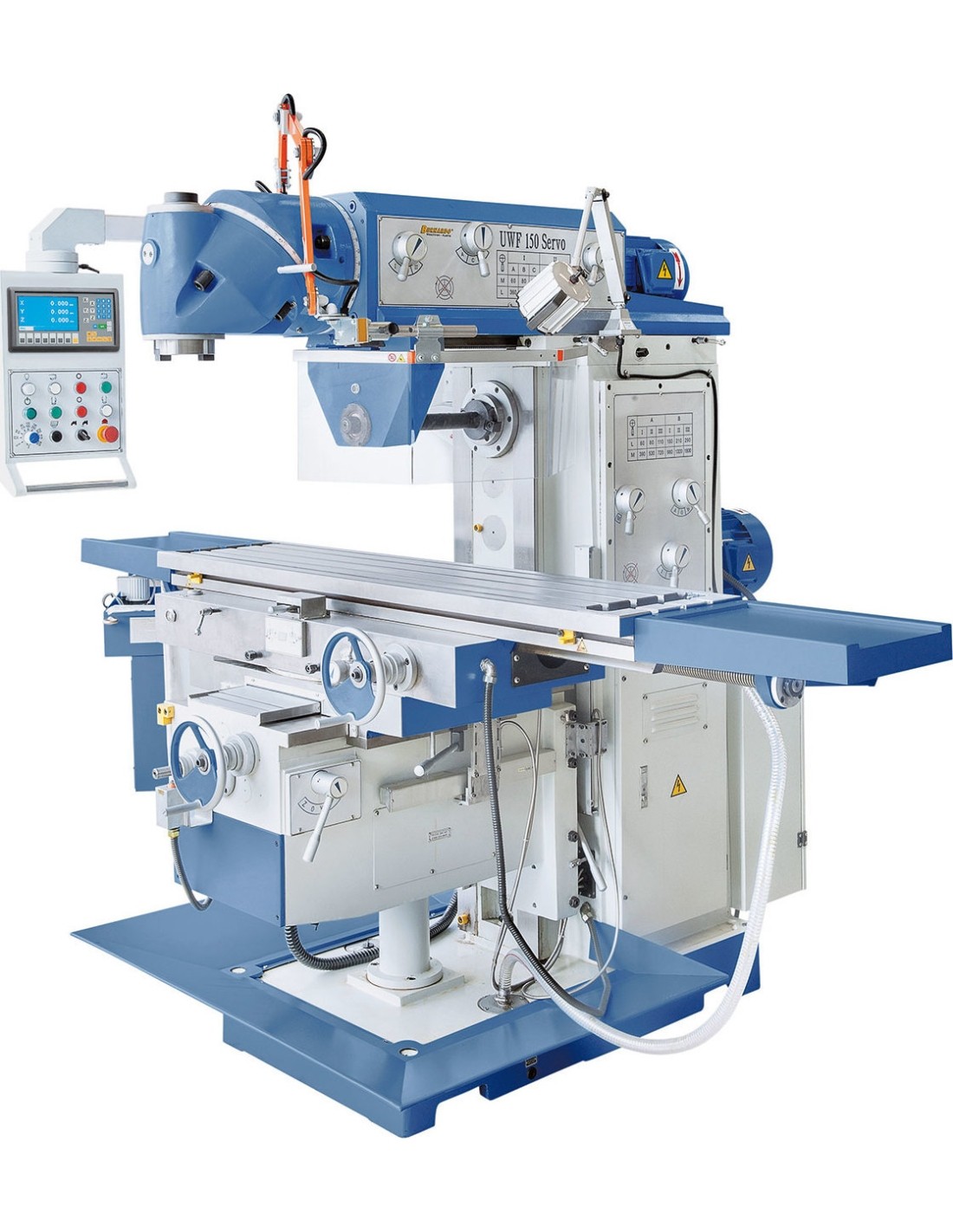

Universalios frezavimo staklės Bernardo UWF 150 Servo
Universalios frezavimo staklės Bernardo UWF 150 Servo
Universalios frezavimo staklės Bernardo UWF 150 Servo
Universalios frezavimo staklės Bernardo UWF 150 Servo
Universalios frezavimo staklės Bernardo UWF 150 Servo
Universalios frezavimo staklės Bernardo UWF 150 Servo
Universalios frezavimo staklės Bernardo UWF 150 Servo
Universalios frezavimo staklės Bernardo UWF 150 Servo
Universalios frezavimo staklės Bernardo UWF 150 Servo
Universalios frezavimo staklės Bernardo UWF 150 Servo
Universalios frezavimo staklės Bernardo UWF 150 Servo
Universalios frezavimo staklės Bernardo UWF 150 Servo
Universalios frezavimo staklės Bernardo UWF 150 Servo
Universalios frezavimo staklės Bernardo UWF 150 Servo
Universalios frezavimo staklės Bernardo UWF 150 Servo
Universalios frezavimo staklės Bernardo UWF 150 Servo

WARRANTY

  • 30 days return policy
  • 24 month product warranty
  • Free consultation
  • 30 days return policy
  • 24 month product warranty
  • Free consultation

Max. workpiece weight
300 kg
Weight approx.
2650 kg
Machine dimension (W x D x H)
2530 x 2200 x 2300 mm
Distance spindle to column
215 - 840 mm
Table size
1600 x 360 mm
Table tiltable
-45° to +45°
Travel longitudinal (x)
1300 mm
Travel cross (y)
300 mm
Travel vertical (z)
400 mm
Spindle speed horizontal
(12) 60 - 1800 rpm
Feed range longitudinal
(8) 30 - 830 mm/min
Motor power vertical
4,0 kW
Motor power horizontal
5,5 kW
Spindle taper horizontal
ISO 50
Spindle taper vertical
ISO 50
Feed range vertical
(8) 23 - 625 mm/min
Rapid feed x-, y- and z-axis
1200 / 800 / 600 mm/min
T-slot (Quantity / Width / Distance)
3 / 18 mm / 80 mm
Servomotor (Torque / Output)
10 Nm / 1,5 kW
Coolant pump output
90 W
Coolant pump flow rate
25 l/min
Distance spindle to table horizontal
15 - 415 mm
Distance spindle to table vertical
185 - 585 mm
Feed range cross
(8) 30 - 830 mm/min

Universalios frezavimo staklės Bernardo UWF 150 Servo

1055639
Price €41,011.00 VAT incl.

Stock Quantity:
Kaunas Shop
not available
Central warehouse
not available
In Supplier store
(5+ pcs)
Delivery terms:
FREE pick up wednesday, july 16 d., in the store, Raudondvario pl. 141, Kaunas (€0.00)
Weight: 2650 kg.

Description

Savybės

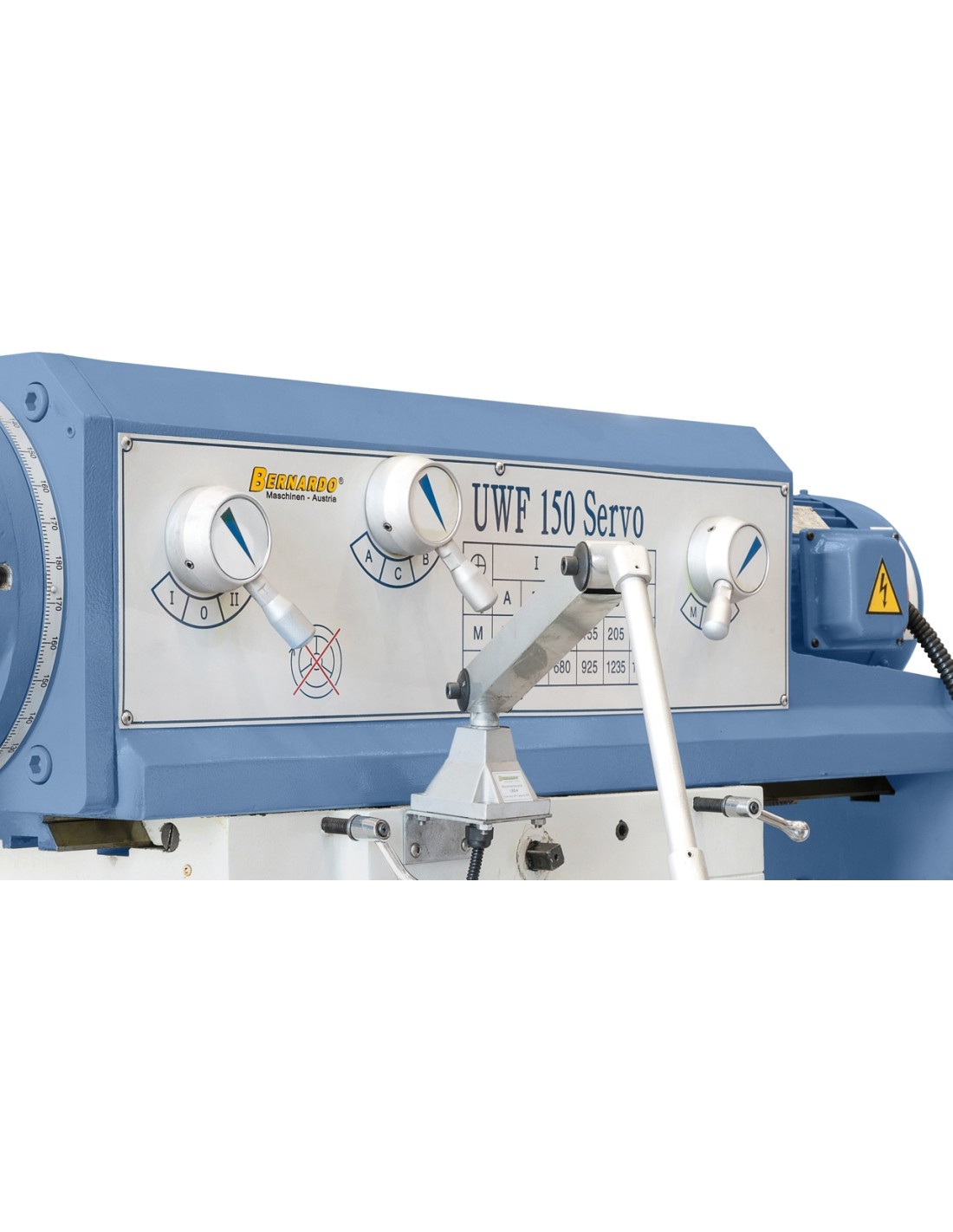

  • Logiškai, aiškiai išdėstytas pavarų perjungimas greičio keitimui.
  • Grūdinti ir poliruoti kreiptuvai užtikrina aukščiausią tikslumą.
  • Reikiamo padavimo greičio nustatymas ant skydelio potenciometru.
  • Standartiškai skaitmeniniai x-, y- ir z-ašies rodmenys.
  • Smulkiai graduoti kreiptuvai visose ašyse yra varomi servo variklio.

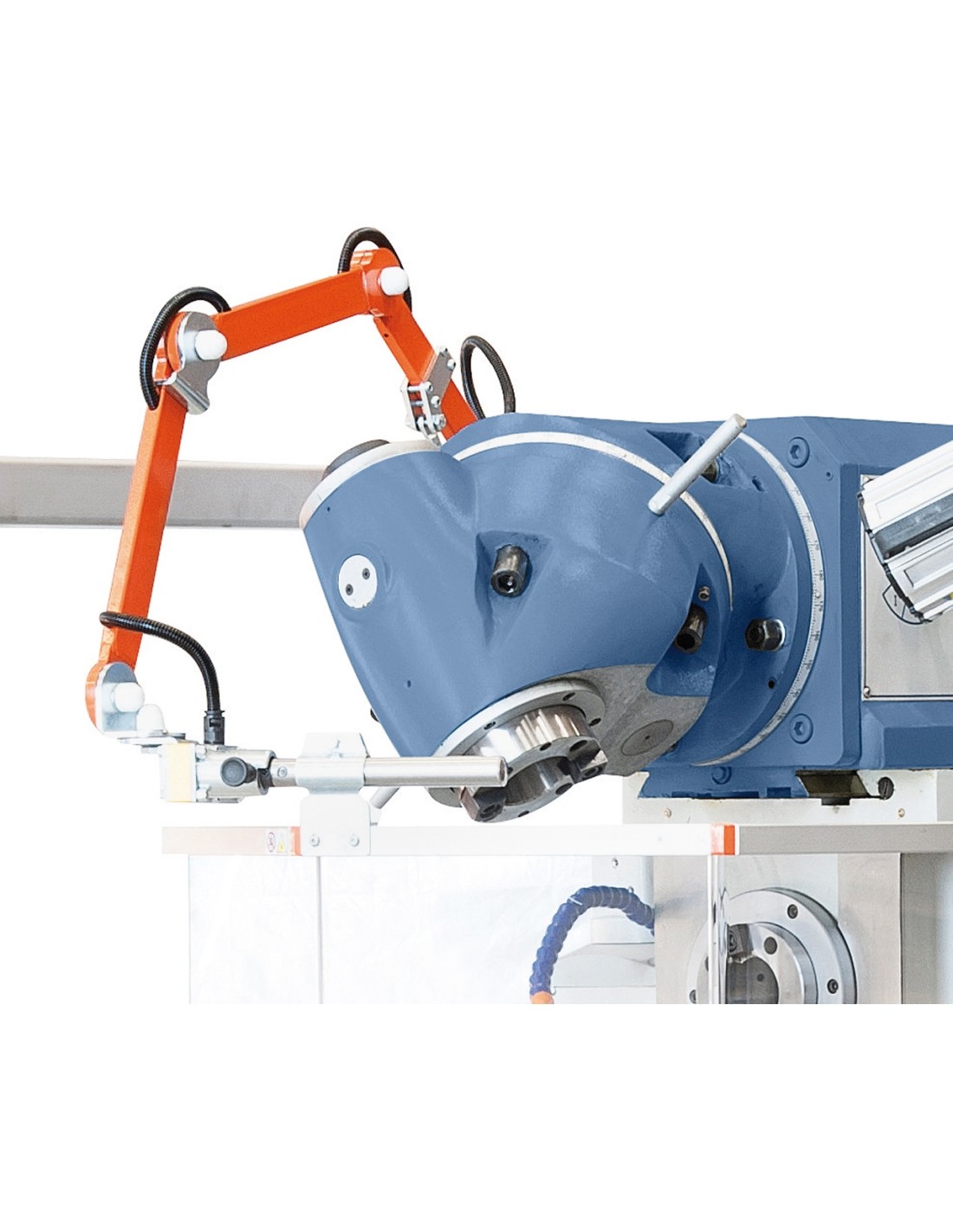

  • Universali frezavimo galvos „Huron“ sistema prisitaiko prie įvairių kampų.
  • Komplektuojamas greitas padavimas x-, y- ir z-ašyse, kad sumažinti prastovos trukmę.
  • Optimalus suklio greičio ir padavimo reguliavimas leidžia ekonomiškai apdoroti įvairias medžiagas.
  • Centrinis sutepimas x ir y ašyse.

Standartiniai priedai

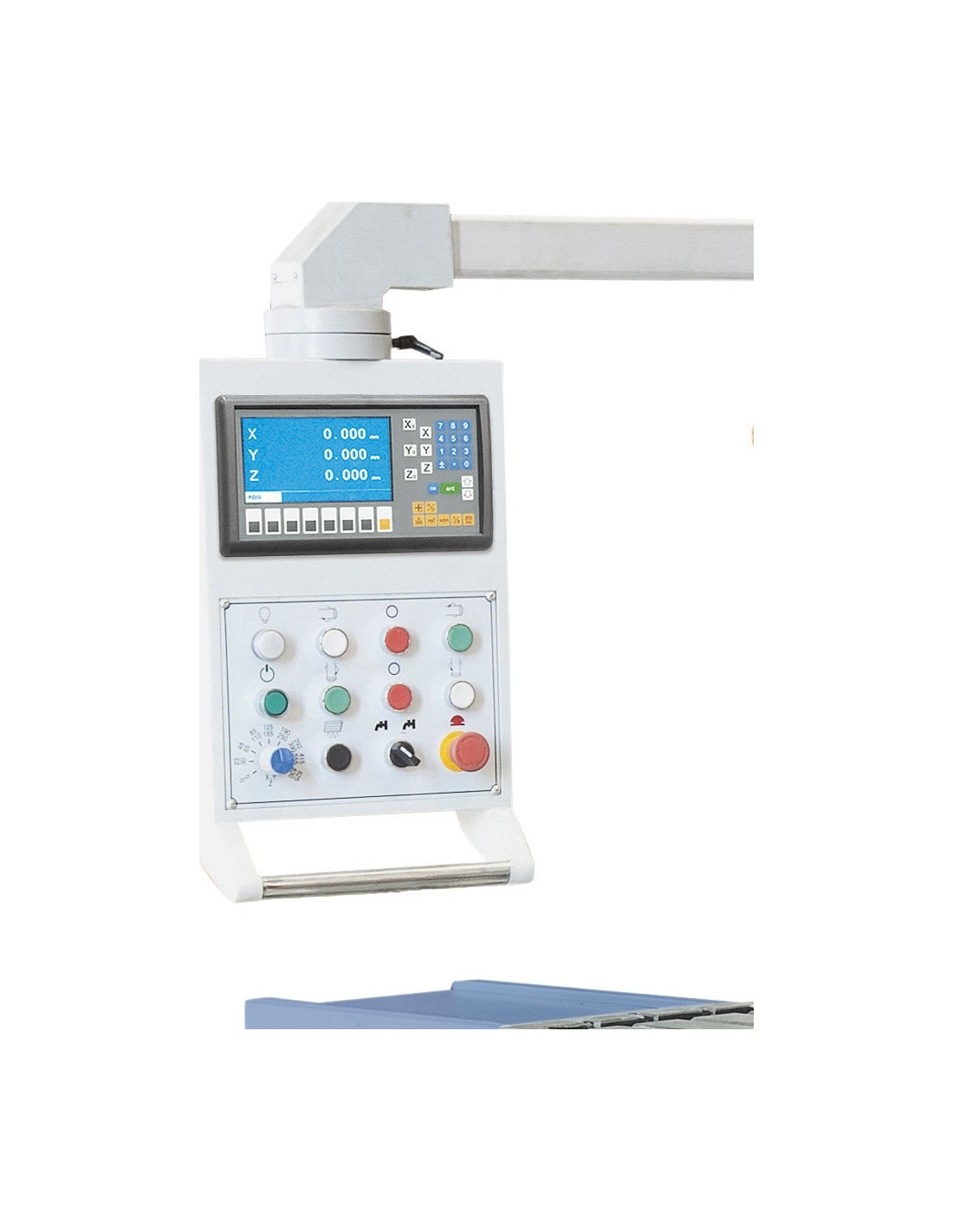

  • 3 ašių skaitmeniniai rodmenys ES-12 H su LCD ekranu
  • Drawbar M 24
  • LED apšvietimas
  • Aušinimo įrenginys
  • Horizontalus guolis
  • Aušinimo įrenginio dėklas
  • Maitinimo šaltinis x-, y- ir z-ašims
  • Universalus apsauginis dangtis
  • Ilgas frezavimo arboras ISO 50/27 mm, ISO 50/32 mm
  • Kūginis frezos laikiklis ISO 50/32 mm
  • Morzės tipo kūginis gręžimo laikiklis ISO 50 / MT 4
  • Centrinis tepimas x, y ašims
  • Įrankiai

Techninės specifikacijos

Stalo matmenys

1600 x 360 mm

Suklio kūgis horizontalus

ISO 50

Suklio kūgis vertikalus

ISO 50

Horizontalaus suklio apsisukimų diapazonas

(12) 60 - 1800 aps./min.

Išilginės pastūmos eiga (x)

1300 mm

Kryžminės pastūmos eiga (y)

300 mm

Vertikalios pastūmos eiga (z)

400 mm

Atstumas tarp veleno ir stalo horizontalaus

15 - 415 mm

Atstumas tarp veleno ir stalo vertikalaus

185 - 585 mm

Atstumas tarp veleno ir kolonos

215 - 840 mm

Stalo pakreipimas

-45° to +45°

Maks. ruošinio svoris

300 kg

Pastūmos greitis išilginės

(8) 30 - 830 mm/min

Pastūmos greitis kryžminės

(8) 30 - 830 mm/min

Pastūmos greitis vertikalios

(8) 23 - 625 mm/min

Greitoji pastūma x-, y- ir z-ašis

1200 / 800 / 600 mm/min

T-griovelis (Kiekis / Plotis / Atstumas)

3 / 18 mm / 80 mm

Variklio galia horizontalaus

5,5 kW

Variklio galia vertikalaus

4,0 kW

Servo variklio galia (Sukimo momentas / Išėjimas)

10 Nm / 1,5 kW

Aušinimo pompos galia

90 W

Aušinimo pompos srautas

25 l/min

Matmenys

2530 x 2200 x 2300 mm

Svoris

2650 kg
